Светильники для гаража

Рабочие зоны: как сделать освещение в гараже правильно

Работы в помещении условно делятся на три или четыре основные группы:

• общие – требуется базовое освещение сверху;
• на верстаке или рабочем столе – местная подсветка направленным излучением;
• на уровне средней/нижней части автомобиля для ремонтных работ, мойки транспорта – необходимо рассеянное или направленное освещение на высоте 0,5…1,2 м;
• в смотровой яме — местные источники света, направленные вверх-вперед.

Обязательным считается общее освещение средней интенсивности, подсветка нижнего уровня (смотровой ямы) и стационарные или переносные светильники для работ на верстаке (столе, полках) и осмотра/ремонта/мытья автомобиля. Переносные светильники должны иметь возможность фиксации в выбранном месте с помощью штатива, держателей разного рода. Для «точечных» манипуляций удобны носимые (налобные) светильники-фонари.

Если в помещении расположены стеллажи (шкафы, отдельные полки, другие системы хранения) желательно выполнить их подсветку. Наиболее удобно при этом освещение в гараже светодиодными лентами, расположенными на/над местами хранения.

При выполнении ремонта/мойки транспортного средства за пределами гаража возникает необходимость в освещении площадки светодиодными прожекторами. Они монтируются на внутренней стороне гаражных ворот, на потолке (с возможность поворота в нужную сторону), на штативе или другом держателе для удобства перемещения. Интересный вариант – совмещение стойки (штатива) для светодиодного прожектора и инфракрасного обогревателя. В этом случае выполнять ремонтные/покрасочные работы проще и комфортнее, особенно в зимнее время.

Стоит дополнить конструкцию закрепляемым на стойке удлинителем на несколько розеток и отдельными выключателями на каждый из электроприборов. Устройство заменяет «средний» свет в гараже, легко транспортируется в нужную зону.

Организуя светодиодное освещение для гаража, важно помнить о защитных и рассеивающих свет плафонах светильников. Матовый плафон сделает световое излучение более мягким, не раздражающим глаза, уменьшит количество и резкость теней.. Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями

Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение

Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями. Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение.

Виды используемых светильников

По способу монтажа светильники для гаража делятся на:

• Накладные; Этот тип монтируется на стене или потолке. Однако следует иметь в виду, что если настенный светильник расположен ниже 2 метров от уровня пола, то его обязательно нужно упаковать в защитный кожух во избежание случайного повреждения человеком. Металлический кожух обязательно заземлить. В качестве примера это модели НБП, НПО, люминесцентные ЛСП или ЛПО под лампы 18-36 Вт, которые часто применяются как потолочные светильники.
• Встраиваемые; Монтируются в стену или потолок, и находятся с ней в одной плоскости. Что иногда очень удобно. Как пример, светодиодный светильник круглый серия Премиум 12Вт.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Это интересно: Как сделать подсветку в шкафу своими руками — видео, фото, инструкция

Требования к электромонтажным работам

Мы не будем говорить о том, как именно нужно провести свет в гараж, т.к. данную технологию мы подробно описали в статье, на которую сослались в самом начале.

Единственное, о чем хотелось бы поговорить, это о требованиях к монтажным работам:

1. Искусственное освещение гаража не должно нагружать зрение человека. Более того, условия должны быть комфортными для ремонтных работ. Именно поэтому свет должен рассеиваться на каждый уголок помещения.
2. Рассеивание света должно быть равномерным, поэтому каждая лампочка обязательно помещается в плафон. К тому же, запрещается устанавливать лампочку без плафона, ведь она будет «бить в глаза».
3. Правильно размещайте светильники по всему периметру комнаты. Даже в смотровой яме изделия должны быть установлены с обеих сторон. Организовать общее освещение гаража можно как на потолке, так и на стенах, главное чтобы подсвечивалась вся площадь.
4. Позаботьтесь об экономии электроэнергии. Лучше один раз потратиться на дорогие, но экономные лампочки, чем каждый раз переплачивать на счету за электричество.
5. Безопасность электропроводки превыше всего. Мы уже говорили о том, что необходимо устанавливать влагозащищенные изделия с безопасным током. Еще один важный нюанс касается способа соединения проводов и прокладки кабеля. Соединять жилы рекомендуется клеммами ваго, скрутка, которую часто используют, крайне запрещена. Прокладку кабеля необходимо осуществлять открытым способом в кабель-каналах, чтобы ремонт проводки осуществлялся быстро, а в случае неполадок это можно было вовремя заметить по внешнему виду изделий.

Отдельно хотелось бы посоветовать вам ознакомиться со статьей, в которой рассказывается, как сделать свет в гараже без электричества. Ссылка на материал: https://samelectrik.ru/avtonomnoe-osveshhenie-garazha.html

Вот и все, что хотелось рассказать о том, как сделать освещение в гараже своими руками. Рекомендуем также просмотреть данный видео ролик, в котором подробнее указаны некоторые особенности выбора светильников, а также самих электромонтажных работ:

Видео инструкция: гаражное освещение

Все же не знаете, какой вариант освещения выбрать для собственных условий? Тогда советуем Вам проконсультироваться с нашими специалистами в категории «Задать вопрос электрику«!

Лампы для гаража

Проектирование освещения обычно начинается с определения типа ламп, которые будут устанавливаться в светильники. Можно выделить основные виды электроламп:

• лампочка накаливания;
• галогеновая;
• люминесцентная;
• светодиодная.

Галогеновые лампы

Применение знакомых всем нам лампочек накаливания для освещения гаража не совсем приемлемо. Это связано с несколькими причинами:

• «лампочка Ильича» обладает малым КПД. Это влияет на качество освещения, так как при ее работе образуется больше тепла, нежели света;
• количества освещения, вырабатываемого такой лампой, недостаточно для обслуживания автомобиля в комфортных условиях;
• желто-красный спектр доминирует при ее работе, что сказывается на выполнении работ;
• перегоревшие лампы часто могут искрить, что приводит к возникновению пожара;
• большое потребление электроэнергии.

К плюсам ламп такого типа можно отнести только элементарный принцип работы.

Галогеновые лампы по принципу действия схожи с лампой накаливания, но колбы галогенок наполняют бромными парами. Такое конструкторское решение позволило разогреваться вольфрамовой нити значительно сильнее, после чего вырабатывается гораздо больше света. К плюсам таких ламп можно отнести:

• экономность по сравнению с предыдущим типом ламп;
• хорошая освещенность;
• длительный срок службы – до 4 000 часов.

Помимо плюсов существует несколько минусов:

• потребность в установке стабилизатора напряжения, так как скачки в сети плохо сказываются на галогенках;
• необходимо избегать прикосновения к лампе рукой. Это приводит к уменьшению эксплуатационного срока.

Светодиодные лампы

Люминесцентные лампы являются стеклянными колбами, внутри которых находится электрод, а пустота насыщена инертным газом. Колба внутри обработана люминофором. Это вещество вызывает свечение при ультрафиолете во время протекания заряда. По своей конструкции и характеристикам данный вид ламп предпочтительнее галогенок. У них есть свои достоинства и преимущества.

Плюсы:

• эксплуатационный срок больше, чем у галогеновых;
• удовлетворительное качество освещения;
• достойная светоотдача.

Минусы:

• малая температурная устойчивость, при –5º С перестает светить. Специалисты рекомендуют монтировать такие лампы в теплых помещениях;
• плохо переносят электрическую сеть с колебаниями напряжения.

Лучше исключить такой вариант, так как в нем существует множество минусов. Если будет выбран вариант установки ламп этого типа, следует выбирать продукцию с классом защиты IP-65. В них также существует защита от попадания пыли и влаги. Такие лампы можно установить в помещениях, которые находятся непосредственно в доме, или в гараже, если он является постоянным местом работы.

Освещение гаража светодиодами

Оснащение помещения светодиодными устройствами является уже привычным делом для многих автолюбителей и насчитывает много преимуществ над другими видами ламп.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

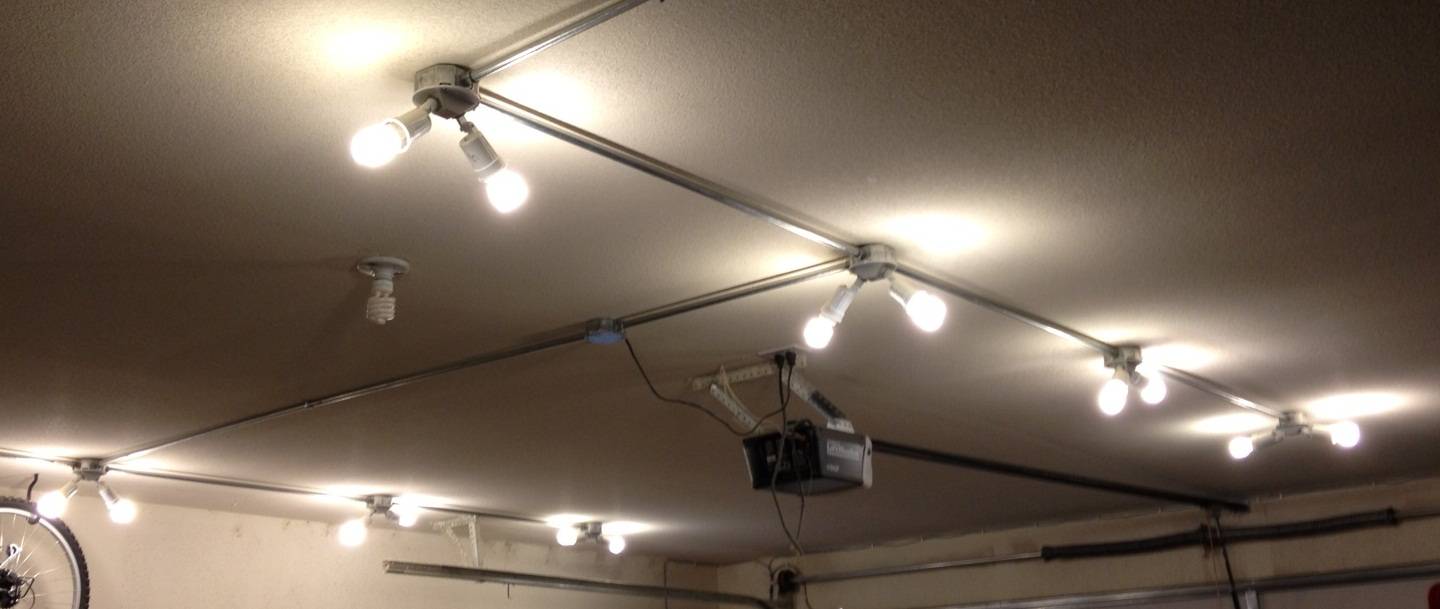

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Регламентные требования

Относительно устройства резервного освещения в служебных и подсобных помещениях существует свод документов ПУЭ и другие нормативные документы.

В соответствии с этими документами, при устройстве сети аварийного освещения следует соблюдать несколько основных правил:

1. Служебное или подсобное помещение должно быть оборудовано как минимум двумя резервными светильниками. Это необходимо на случай несрабатывания или выхода из строя одного из них.
2. Осветительные устройства резервные должны быть расположены на всем пути эвакуации, обеспечивая минимальный уровень освещенности в 1Лк.
3. Резервные светильники должны быть расположены на расстоянии не более 2-х метров от таких критичных изломов рельефа помещения, как начало лестничного пролета, повороты коридора, двери, ПУ и т.д.
4. Резервным светильником должен быть оборудован каждый выход, лестничные площадки, туалеты.

Разумеется, такие строгие правила не обязательны при устройстве резервного освещения в домашних условиях. Там вы можете действовать сообразно своим собственным представлениям.

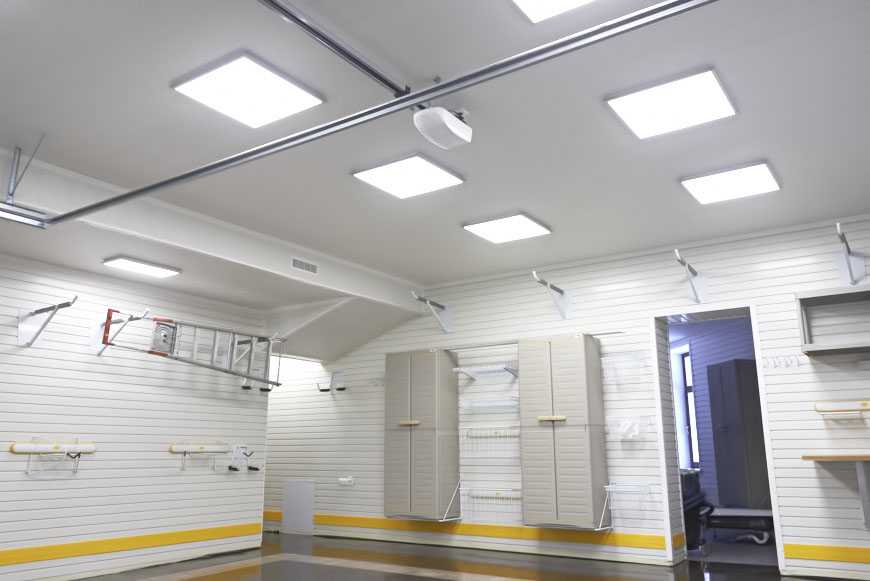

Правильная организация освещения потолка в гараже

Гараж относится к помещениям повышенной опасности. Это связано с тем, что там хранится не только инструмент, но и нефтепродукты, а также химические вещества. Для обеспечения безопасности и практичности в помещение стоит позаботиться о прокладке электропроводки.

Наиболее предпочтительным вариантом монтажа проводки является скрытый способ. Его особенность заключается в защите питающего кабеля светильников, что повышает безопасность помещения.

Если внутренние стены гаража построены из кирпичной клади или бетона, то монтаж кабеля осуществляется в штробе. По завершении монтажа кабель скрывается слоем штукатурки. Это наиболее дешевый и простой способ укладки проводки.

Но кабель еще можно проложить:

• в гофре или металлических трубах;
• оставить его открытым, закрепив с помощью скреп.

Гараж с видимым типом прокладки электрокабеля

Стоит уделить особое внимание смотровой яме, как составляющей гаражного помещения. Обеспечить достойное освещение ямы является довольно сложной задачей

Подсветка смотровой ямы

Ведь светильники и проводка должны быть защищены. Для этого необходимо проводку сделать закрытой в стене ямы, а светильники защищенными от механических факторов, а также влаги и пыли.

В завершение стоит не забывать и о заземлении. Именно от его наличия для электроприборов, в частности, светильников, зависит жизнь и здоровье человека.

Для подсветки территории вокруг гаража лучше выбрать уличный светодиодный прожектор. Можно также установить датчик движения для освещения. Таким образом, уличный светильник с датчиком движения обеспечит экономию электроэнергии.

Важно также в гараже иметь мощный светодиодный фонарь. Рекомендуем Вам более подробно с ними ознакомиться

Как правильно сделать освещение в гараже: примеры схем подключения

Монтирование проводки осуществляется после определения рабочих зон, закупки ламп, светильников. Для сведения разрозненных предметов в единую электрическую цепь (или несколько) разработайте схему подключения. Желательно иметь знания в электрике или помнить основной школьный курс физики.

Распространённый вариант как сделать свет в гараже:

1. Устанавливается автомат и устройство защитного отключения (УЗО).
2. Подключается трансформатор для преобразования переменного тока 220 вольт в 12 (при использовании 12-вольтовых ламп в смотровой яме).
3. Устанавливается автомат для розеток, автомат для лампочек.
4. Обязательно устанавливается счетчик, если гараж подключен по отдельной ветке.
5. Соедините вышеуказанные элементы, лампочки, розетки, выключатели проводами.

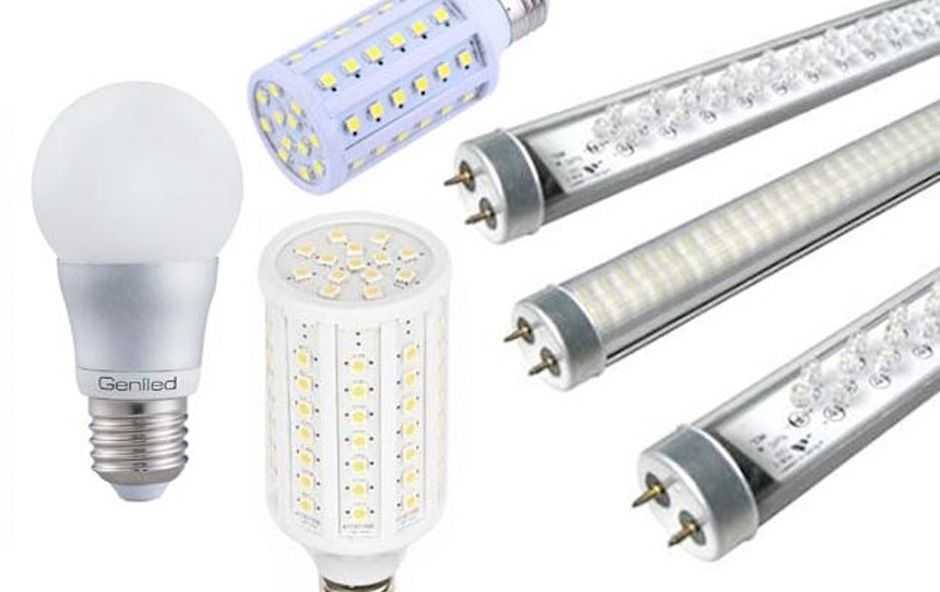

Классификация светодиодных устройств

Для светодиодного освещения в гараже применяются светодиодные ленты и осветительные приборы (их можно размещать на потолке или стене).

Устройства могут разниться видом цоколя, количеством и техническими параметрами лампочек, ценником в магазине.

Существуют встраиваемые, накладные и точечные модели. Чаще всего применяются потолочные светильники, так как лучше всего подходят для необходимого в гараже всеобъемлющего освещения пространства.

Главные технические характеристики светодиодных источников света:

1. Номинальная мощность. Для каждого источника показатель мощности может разниться от 1 до 24 ватт. Причем яркость свечения будет сравнима с 20 – 150 ваттами для обычной лампочки накаливания.
2. Способы подключения. В зависимости от компании-производителя оборудования предлагаются различные уровни напряжения при подключении к электрическим сетям. Конкретные параметры указываются на коробке с изделием.

Если в гаражном помещении проводка рассчитана на 220 вольт, можно обойтись стандартным цоколем. Однако если электропроводка еще не проведена, рекомендуется остановить выбор на 12-вольтных светильниках и блоке питания (или автомобильном аккумуляторе). Это обеспечит некоторые из указанных выше преимуществ, в том числе безопасность эксплуатации для человека и пожаробезопасность.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

1. Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
2. Равномерность – осветительные приборы следует размещать равномерно;
3. Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
4. Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.
