Как определить стандартные размеры секционных гаражных ворот?

Стандарты для автоматических конструкций

В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.

Тип конструкции 1: Рулонные

Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.

Тип конструкции 2: Подъемные

Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.

Тип конструкции 3: Секционный

Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.

Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.

При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот

Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу

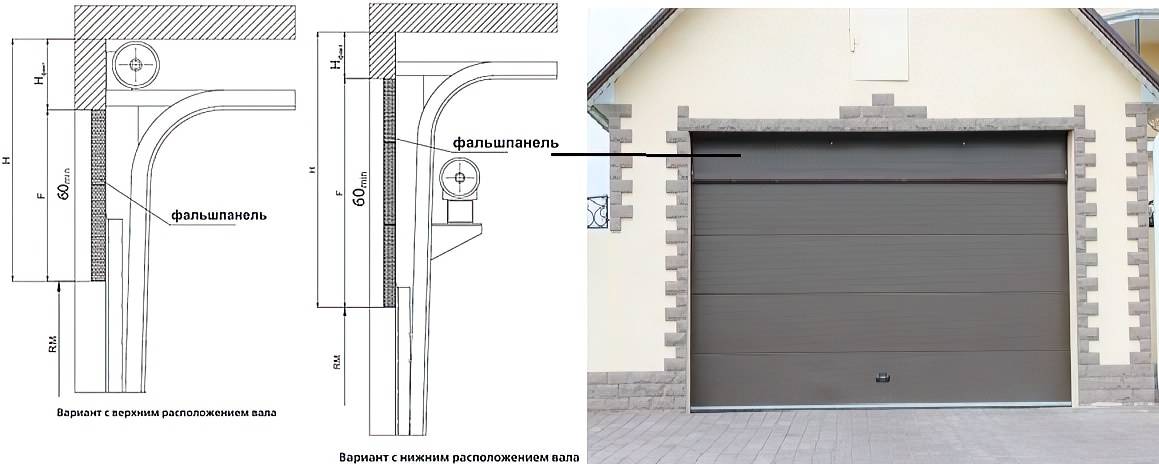

Устройство секционных ворот

Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.

Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства

Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх

Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.

Полотно секционных ворот: устройство, размеры, материалы

Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:

холодная;
утепленная.

От выбранного вида зависят применяемые при монтаже материалы.

Размеры для подъемно-поворотных ворот

Поворотно-подъемным воротам характерно утяжеление конструкции, нежели модели в целом, которые были рассмотрены раньше. Они отличаются не только большим весом, но и необходимостью в оснастке системы мощным электрическим приводом, а также высокопрочными шарнирами.

Обратите внимание, что подобные конструктивные элементы требуют лишнего пространства внутри помещения, а значит, планируется установка аналогичных ворот в своим гараже, если у вас есть место для размещения механизма. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы. Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения

В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ. Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Во время того, как будут открывать ворота гараж, размеры которых могут быть самыми разными, ставни будут поворачиваться и приподниматься кверху, под самый потолок помещения. В этом месте и будут размещены подъемные механизмы, для которых следует предусматривать место для монтажных работ

Еще важно оставить место не только под поверхностью потолка, но и спереди перед самим сооружением, ведь это обусловлено спецификой работы

Боковой откат

В том случае, если вы пожелаете перевернуть полотно, то знайте, что можно получить полотно, предназначенное для боковых секционных ворот, часто их называют воротами бокового отката.

Использование откатных гаражных ворот

Если вы желаете пройти или въехать в помещение, то все что для этого нужно, так это сдвинуть ворота на нужную вам ширину, что, конечно же, является удобным моментом, поэтому такие конструкции распространены на сегодняшний день.
Выполняя монтаж таких конструкций своими руками, нужно знать, что нижнюю направляющую необходимо утапливать в пол, делая это таким образом, чтобы она не могла оказывать никакого препятствия движению автомобиля.
Та пыль или листва, которая станет попадать в нижний рельс, способна затруднить легкое скольжение откатных ворот. Именно по этой причине, вы должны изучить внимательно каждый нюанс и особенности этой конструкции, только тогда можно избежать подобных неприятностей и проблем.

Таким образом, монтаж ворот данного типа будет осуществлен без особых проблем, а значит, вы сможете наслаждаться ими долгие годы, что немаловажны. Гаражные автоматические ворота размеры при изготовлении самостоятельно могут быть практически любые.

Это будет зависеть только от вашего желания. На нашем сайте вы сможете прочесть подробную информацию о любых из них.

Наиболее известные производители ворот

Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:

российский DoorHan, изготавливающий эконом-класс;
белорусский ALUTECH с широким выбором разного типа ворот;
немецкий Hormann, производящий премиум-класс.

Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года, у DoorHan – всего лишь год.

Гаражные ворота российского производителяИсточник barko-stroy.ru

В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.

Типовые параметры гаражных ворот

Стоит уделить внимание типовым размерам гаражных ворот. Здесь мы рассматриваем параметры, рассчитанные на один легковой автомобиль

Разумеется, для микроавтобуса параметры будут совершенно другие. Вот ключевые требования к воротам.

Ворота в гараже должны иметь высоту минимум в два метра.
Минимальная широта воротной конструкции составляет 2,25 метра, но в среднем этот параметр ближе 2,5 м.
Максимальную ширину можно не ограничивать. Здесь все будет зависеть от возможностей автолюбителя, размеров, общей площади гаражного помещения.

Желательно сделать расчеты более точными, чтобы у вас были гаражные ворота с оптимальными размерами. Автомобиль измеряется. Для каждой стороны стоит прибавить по 30 см. Обычно средняя ширина легкового автомобиля без учета зеркал заднего вида приближена к отметке в 180 см. Когда мы прибавляем с обеих сторон по 30 см, то есть всего 60 см, мы уже получаем стандартный показатель ширины ворот – 2,5 метра.

Обратите внимание: ширина проема и пространство для проезда автомобиля – это разные вещи, они отличаются. Для проезда места будет меньше, поскольку определенную площадь занимает рама гаражных ворот

Кроме того, дополнительное место понадобится для направляющих секционных ворот, привода, короба для рулонной конструкции

Все это важно учитывать заранее

Рассмотрим типовую ширину гаражных ворот для разных видов транспорта.

Микроавтобус или джип требуют большей ширины проема ворот – это примерно 2,8 метра.
Для стандартного легкового автомобиля хватит 2,5 м.
Когда в гараже стоит только мотоцикл, подойдут ворота с шириной минимум 1,8 метра.

Когда в гараже стоит два автомобиля, следует сделать ворота с шириной минимум 4,8 м.

Также важно принимать во внимание целый ряд показателей, если вы решили изготовить или заказать гаражные двери:

минимальное расстояние от боковых стен гаража до проема;
высота притолки, то есть расстояние от потолка до воротного проема;
пространство для открывания распашных ворот;
высота, ширина проема.

Необходимо рассмотреть разные виды гаражных ворот, поскольку требования к размерам во многом зависят именно от типа конструкции.

Ширина и высота ворот в зависимости от типа автомобиля

Разберем какие размеры ворот оптимальны для разных автомобилей.

Легковой

Высота должна быть удобной для прохода даже высокого человека, поэтому правильно выбрать в пределах от 2 до 2,2 м. Этого показателя хватит для заезда легкового автомобиля с багажником.

Кроссовер (джип), микроавтобус

Внедорожник, как и микроавтобус, всегда больше обычного легкового автомобиля.

Поэтому по ширине нормальным показателем станет 2,8 м. По высоте – от 2,5 м до 3 м.

Яркий пример – Тойота Ленд Крузер модели J200. Параметры автомобиля (длина, ширина, высота) – 4,95*1,97*1,88 м. Подходящие габариты ворот под такой внедорожник – 3*2,5 м.

Грузовой (ГАЗель)

Гараж под грузовую ГАЗель отличается большей длиной, что связано с параметрами самой машины.

Если длина авто составляет до 8 м, то при условии прямого заезда хватит ширины в 1 м, с угловыми поворотами показатель придется увеличивать до 1,5 м. Для более габаритных грузовых машин создается конструкция больших размеров.

Фура и автобус

Возводить капитальный гараж для такого транспорта в частном доме нецелесообразно. Дешевле и проще ставить машину на автостоянку.

Такие строения используются промышленными, сельхозпредприятиями для размещения КАМАЗов, бортовых машин, фур.

Не имеют ограничений по ширине гаражи в службе МЧС, где одновременно ставятся несколько пожарных машин.

То же самое касается троллейбусного, автобусного депо.

Габариты ворот в зависимости от количества автомобилей

Гаражи для разного количества машин имеют существенные отличия, регулируются нормами действующих ГОСТов.

Для одного автомобиля

Для точного расчета размеров ворот рекомендуется учесть следующее:

К ширине транспортного средства нужно добавить с каждой стороны по 30 см.
Высота определяется простой формулой: «высота авто + стандарт запаса»

В соответствии с ГОСТом величина колеблется от 2,3 до 2,6 м.
Во внимание берется способ открытия ворот, высота размещения короба, перемычек .. Средними размерами ворот в гараже на один автомобиль считается ширина в 2,5 м, высота от 2 м и более

Средними размерами ворот в гараже на один автомобиль считается ширина в 2,5 м, высота от 2 м и более.

Для двух

В этом случае важно принять решение, общими ли будут створки или для каждой машины отдельными. Выбор индивидуален и зависит не только от предпочтений, но и частоты пользования автомобилями

При выборе единого полотна для обоих легковых транспортных средств оптимальной шириной будет диапазон от 4 до 5 м. Между припаркованными машинами должен остаться зазор 0,5–0,7 м.

В случае выбора отдельных ворот параметры проема подбираются под каждую машину. Зазор при парковке сохраняется.

Рекомендуем другие наши материалы:

Ворота из профнастила своими руками
Простые ворота для частного дома

Типичные размеры гаражных ворот

Полезный совет! Чтобы у вас получилось узнать более точные габариты гаража еще во время планирования его строительства, следует выполнить замер машины и добавить с каждой стороны по 50 см. По средним данным, ширина легкового автомобиля без учета зеркал составляет 1.8 метра. Если сюда прибавить по 0.6 метров, получится размер 2.3 метра.

Стандарты ширины составляют для гаражных ворот, и они напрямую будут зависеть от типа используемого вами транспорта, которое будет расположено там для хранения:

Если в гараже предполагается хранение такого транспортного средства, как мотоцикл/скутер, то ширина ворот должна быть хотя бы 1.85 метров.
Для легковушки хватит ширины в 2.5 метра.
Ширина ворот проема гаража, где планируется хранить джип или микроавтобус, должны быть хотя бы 4.85 метра.

Что же касается строительства гаража, в котором можно будет хранить по два автомобиля, то регламенты и строительные нормы не имеют четких границ, а также размеров гаражных ворот легкового автомобиля в количестве двух штук. В таком случае, как показывает практика, идеальная величина ворот 4.85 метра. Пространство для въезда автомобиля будет меньше, нежели сам проем, и какое-то место будет занимать каркасная конструкция ворот. Данный момент следует учитывать при проектировании дома и пристройки в виде гаража.

Помимо самих размеров каркаса для ворот следует позаботиться о том, чтобы было пространство для привода, направляющих, а если гараж будет иметь ворота секционного типа, то проектом были предусмотрены воротные полотна.

При изготовлении любого типа ворот для такого строения, как гараж, следует учитывать такие показатели:

Высота и ширина проема.
Наличие свободного пространства, для закрытия и открытия створок, если речь идет о распашных воротах.
Высота притолка – это имеется виду расстояние от потолка до проема.
Минимально допустимый зазор от проема до боковых стенок.

Теперь стоит рассмотреть еще один тип ворот.

Типы ворот и их минимальные и максимальные размеры

Определившись с выбором вида, намного облегчится задача определения размеров.

Рулонные гаражные ворота

Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.

Вид управления:

Ручное управление;
Механическое управление пультом;

От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.

Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.

Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.

Максимальные габариты: 11000х8000

Параметры к легковому автомобилю обычно выбирают:

B=2500-3000;
L=2200 – 2500;

Распашные гаражные ворота

Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.

Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.

Необходимо лишь учесть:

высоту автомобиля;
устанавливается ли сверху багажник;

Минимальные габариты (миллиметры):

B=3000;
L=1900;

Полотно ворот обшивают различными материалами:

Дерево;
Металл;
Сэндвич панели;

Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:

Долговечность;
Нет особого ухода;
Прочность;

Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.

Откатные гаражные ворота

Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.

Минимальные ширина и высота гаражных ворот:

B=3000;
L=1900;

В промышленных зданиях, с/х амбарах требуется установка гаражей, предназначенных для большегрузной техники. Габариты таких построек достигают:

30000 мм – ширина;
и 40000-45000 мм – высота;

Подъемные гаражные ворота

Такой тип конструкции набирает все большую популярность за счет своей надёжности и удобства. Цельное полотно из выбранного материла поднимается вверх. Открытая створка создает выступающий козырек над гаражом.

Минимальные габариты:

Ширина – 2400;
Высота – 2200;

Стоит учитывать, что открытая створка забирает примерно 25 см высоты.

К минусам относят:

Дорогие материалы полотна;
Большая масса конструкции;

Секционные гаражные ворота

Такой тип идеально подходит тесному гаражу, в котором ограничено пространство. Их принцип работы, а также габариты позволяют использовать минимум места.

Виды гаражных ворот:

Боковые;
Потолочные;

У боковых направляющая движением, устанавливается сбоку на стене гаража.

Минимальные используемые параметры:

Ширина – 2000;
Высота – 2000;

Потолочные устанавливаются параллельно потолку. Вдоль потолка устанавливаются планки, по которым двигается полотно. Конструкция создается из 2 или 6 секций. Их длина составляет 35-61 см.

Стандартный размер таких гаражных ворот:

Высота – всегда 110 мм.
Ширина колеблется от 2000 мм до 5000 мм.

Ворота со складывающимися створками

Они открываются путем складывания створок с помощью шарнирных элементов.

Этот вид очень удобен, если ограничено пространство. Их делают с одной створкой, или с двумя, которые будут складываться к боковым стенам.

Удобны для установки в автогараж, где планируют ставить два авто.

Стандартный размер ПВ для гаража: стоимость популярных моделей

Стоимость конструкции основывается на:

используемом материале;
качественности механизма;
наличии автоматики.

Также при покупке ворот следует обратить внимание на толщину полотна, используемого для ворот. Этот материал может варьироваться в пределах 0,1-4,5 сантиметров. Если ПВ изготовлены из сэндвич-панелей, то полотно толщиной менее 2 сантиметров будет холодным

Если вы нуждаетесь в утепленном варианте, тогда ищите модели с большей толщиной

Если ПВ изготовлены из сэндвич-панелей, то полотно толщиной менее 2 сантиметров будет холодным. Если вы нуждаетесь в утепленном варианте, тогда ищите модели с большей толщиной.

Сегодня на рынке можно найти неплохие по качеству ПВ всего за 16 500 рублей. За хорошие ворота с полной комплектацией придется заплатить около 50 000 рублей. Предлагаем ознакомиться с самыми популярными моделями.

Название	Особенность	Размеры ворот стандартные (в сантиметрах)	Стоимость (в рублях)
«ЛегПром»	Можно поставить дополнительную автоматику, гарантия от производителя – 25 тысяч циклов.	200-600*180-310	От 35 тысяч
«СИБАРС»	Автоматическая конструкция на дистанционном управлении.	200*180	От 23 тысяч
«Zaiger»	Утепленное полотно толщиной 5,3 сантиметра.	210*180	От 27 тысяч
«Alutech»	Полотно плотно примыкает к проему.	270*210	От 36 тысяч
«DoorHan»	Требование к притолоке – 9 сантиметров. Полная автоматика, кронштейны регулируются в двух плоскостях.	200*190	От 27 тысяч
«КОРН»	Наличие автоматических ПВ с пружинами. Разнообразие текстур и цветов.	250*230,9	От 31 тысячи

При обустройстве въезда в гараж важно не забывать, что ворота будут ежедневно открываться и закрываться, поэтому к их выбору нужно подходить серьезно. От удобства ПВ зависит, сколько времени и сил вы будете тратить на их открытие/закрытие. Поэтому пи покупке не стоит руководствоваться только ценой

Поэтому пи покупке не стоит руководствоваться только ценой.

«ЛегПром»

«Alutech»

«DoorHan»

Влияние автоматики на размеры ворот

Установка автоматического управления занимает в дверном проеме дополнительное пространство, что следует учесть при расчете габаритов полотна. Модернизацию механических створок рекомендуется спланировать заранее.

Оснащение входа в гараж автоматической системой управления дает владельцу следующие преимущества:

Открывать, закрывать ворота получится не выходя из автомобиля, нажимая на пульте соответствующую клавишу.
Есть возможность подключить регулирование работы гаражных створок к системе «умный дом». Контролировать весь процесс выйдет со смартфона, подключенного к интернету.
Автоматика гарантирует повышенную устойчивость изделия ко взлому и несанкционированному проникновению.

Лучше отдавать предпочтение приводам, которые продолжают функционировать независимо от наличия электричества.

Итак, для точного определения размеров ворот важно учесть параметры автомобиля, тип створок, способ открытия и правильно отобразить все это при разработке проекта конструкции, ориентируясь на ГОСТы
