Как поставить автоматику на распашные ворота своими руками

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

• очистку;
• смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

Монтаж

Чтобы это сделать своими руками, понадобится инструкция по наружной установке привода на распашные ворота:

1. Перед началом работ должна быть готова схема монтажа. На плане рассчитывается ширина устройства, его тип работы и прочие особенности конструкции;
2. На закладные, которые выводятся из забора или стены гаража, приваривается несущая труба для редуктора;
3. После на неё накладываются петли;
4. После привод устанавливается на петли и закрепляется кронштейном. При помощи гибкого провода редуктор подключается к блоку управления, который находится рядом с воротами.

Самодельный монтаж привода для распашных ворот может выполняться только после внимательного прочтения рекомендаций производителя и консультации со специалистами. После установки системе не требуется практически никакое обслуживание.

Видео: Пример монтажа электропривода распашных ворот Swing.

Профилактический ремонт проводится раз в полгода. Во время него прочищаются подвижные части системы, корпус и смазывается редуктор.

Монтаж привода на распашные ворота

Признаки неисправностей

Любой механизм со временем приходит в негодность  по причине естественного износа, но, благодаря профилактике неисправностей, можно продлить срок его службы. Часто поломки возникают из-за нарушения условий эксплуатации и небрежности работников. Основными признаками, свидетельствующими о неисправности, являются:

• Звуки скрипа и скрежета при движении ворот;
• Открытие и закрытие происходит с большим усилием;
• Частое заклинивание ворот в разных положениях;
• Автоматический привод работает медленно или рывками;
• Выход из строя привода;
• Неполное открытие или закрытие ворот;
• Привод может самопроизвольно сработать;
• Самопроизвольная смена направления движения привода;
• Перекошенность конструкции, непопадание в пазы ворот;
• Створки неправильно сходятся и провисают;
• Потеря открывающего устройства от ворот;
• Обледенение и примерзание ворот и составляющих.

К тому же во время эксплуатации может потребоваться замена различных элементов автоматического механизма: стекол, ручек, петель.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

• Четырех контакторов;
• Двух временных реле;
• Дифференциального автомата;
• Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Выбор необходимых материалов и оборудования

Вам может быть интересно:

Аренда экскаватора погрузчика Отличия ламинированных окон ПВХ Аренда строительных лесов разного типа Рулонный газон под ключ Строительство бассейна на даче своими руками Строительство дома своими руками Процесс изготовления ворот из профнастила своими руками Самостоятельное изготовление запоров на гаражные ворота

Вам может быть интересно:

Аренда экскаватора погрузчика Отличия ламинированных окон ПВХ Аренда строительных лесов разного типа Рулонный газон под ключ Строительство бассейна на даче своими руками Строительство дома своими руками Процесс изготовления ворот из профнастила своими руками Самостоятельное изготовление запоров на гаражные ворота

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

электропривод; пульт управления; зубчатая рейка; сигнальный светильник; фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

сварочный аппарат; пассатижи; молоток; крепления; набор отвёрток; электродрель со свёрлами различного калибра; несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Монтаж автоматики для распашных ворот

Итак, разберемся подробнее, как установить автоматику для распашных ворот:

• Устанавливаются привады на две петли ваших ворот, так как при отказе одной есть возможность не прибегать к мгновенному ремонту, и выполнить его в удобное для вас время.
• Все элементы должны плотно устанавливаться к поверхности ворот, и быть хорошо заизолированными. Тем самым вы обезопасите себя от быстрого выхода из строя из — за попадания влаги.
• Довод электричества лучше всего размешать в пустотелых столбах или стойках или прямо по поверхности каменных столбов. Это обеспечит вам лучшую способность произвести необходимый ремонт и выявление неисправностей в проводке.
• Далее следует установка пульта управления. Его можно вмонтировать, как в отдельно стоящий элемент, так и непосредственно в сам прилегающий столб, который держит ваши ворота.
• Далее следует монтаж элементов синхронизирующих работу ворот. Они устанавливаются на створке ворот, и к прилегающим элементах столба, это обеспечивает закрепление ваших ворот.

Схема сборки механизма

Важно! Стоит помнить также о правильном расположении проводки. В лучшем случае ее следует спрятать под землёй и на хорошей глубине, чтобы она не была подвержена воздействию при посадке рядом с воротами цветов или деревьев

Можно так же установить видео фиксатор. Это возможно с участием этапов установки дополнительной камеры видео сьемки непосредственно на столбе ворот. Так же существуют специальные датчики, которые автоматически с наступлением темноты закрывают ворота. Их устанавливают с помощью крепежных элементов и полноценно включают в программное обеспечение для автоматического закрытия ворот.

Пример распашных ворот с автоматическим устройством

Самостоятельная установка привода

Монтаж электромеханического привода имеет несколько особенностей. Немаловажную роль играет высота столбов. Этот размер нужно обязательно учитывать при установке створок распашных ворот. При отсутствии концевых выключателей, пользуются створчатыми упорами.

Эти нюансы требуют обязательного выполнения, иначе, мотор может прекратить свою работу, конструкция перестанет функционировать.

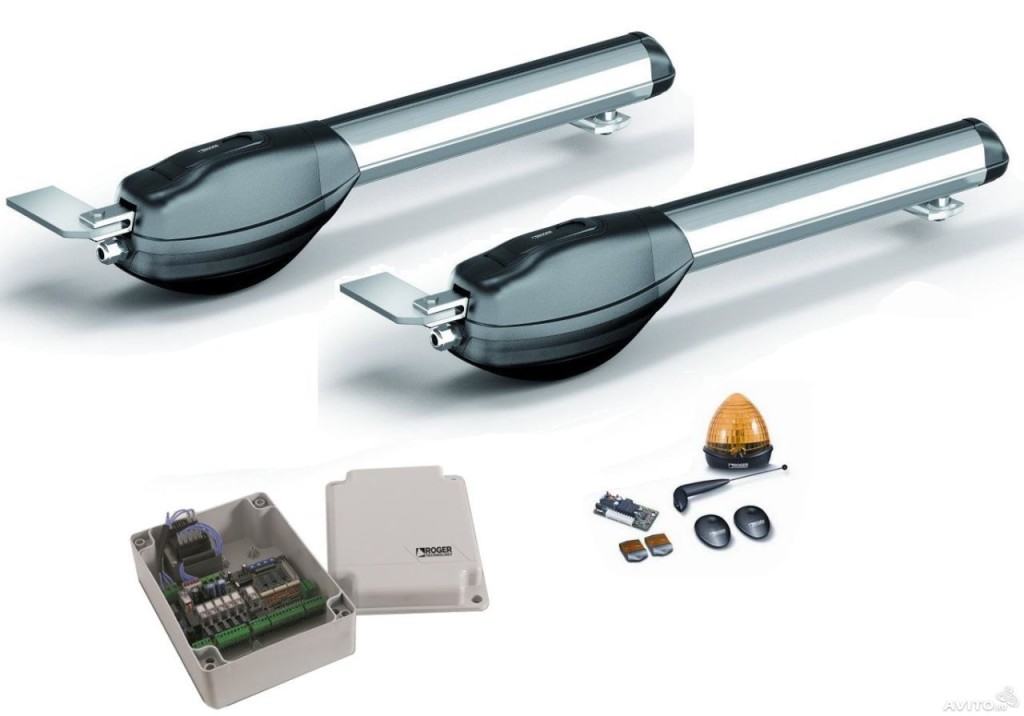

В состав электромеханической системы открывания створчатых ворот входит:

• управляющий блок;
• пульт;
• фотоэлементы;
• маячок;
• привод.

Главным преимуществом таких механизмов считается высокая прочность и долгая эксплуатация. Ворота открываются примерно за 15 секунд.

Схема установки механизма наружу

Одним из недостатков этой электромеханической системы считается возможность сбоя, если при движении полотен ворот возникнет даже маленькая преграда. Особенно это касается территории перед проёмом.

Если соблюдать все технологические требования при монтаже распашных ворот, будет обеспечена их длительная работа.

Чтобы конструкция не давала сбоев, нужно постоянно выполнять профилактические работы.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Схожие по теме

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа — это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу

В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей

Инструкция по установке секционных ворот своими руками

Поэтапная инструкция по установке секционных ворот алютех: технология, советы. Ворота секционные: инструкция по установке, тонкости работы.

Как осуществить монтаж своими руками?

В процессе монтажа для распашных ворот привода необходимо принять во внимание несколько характерных нюансов. К примеру, подобрать привод необходимо опираясь на стороны открывания створок: наружу или внутрь

Подготовка к установке

Перед монтажом автоматики своими руками на ворота определитесь с необходимыми вещами. Потребует набор таких инструментов и материалов:

• дрель;
• плоскогубцы;
• шуруповерт с насадками;
• строительный метр;
• изолента;
• молоток.

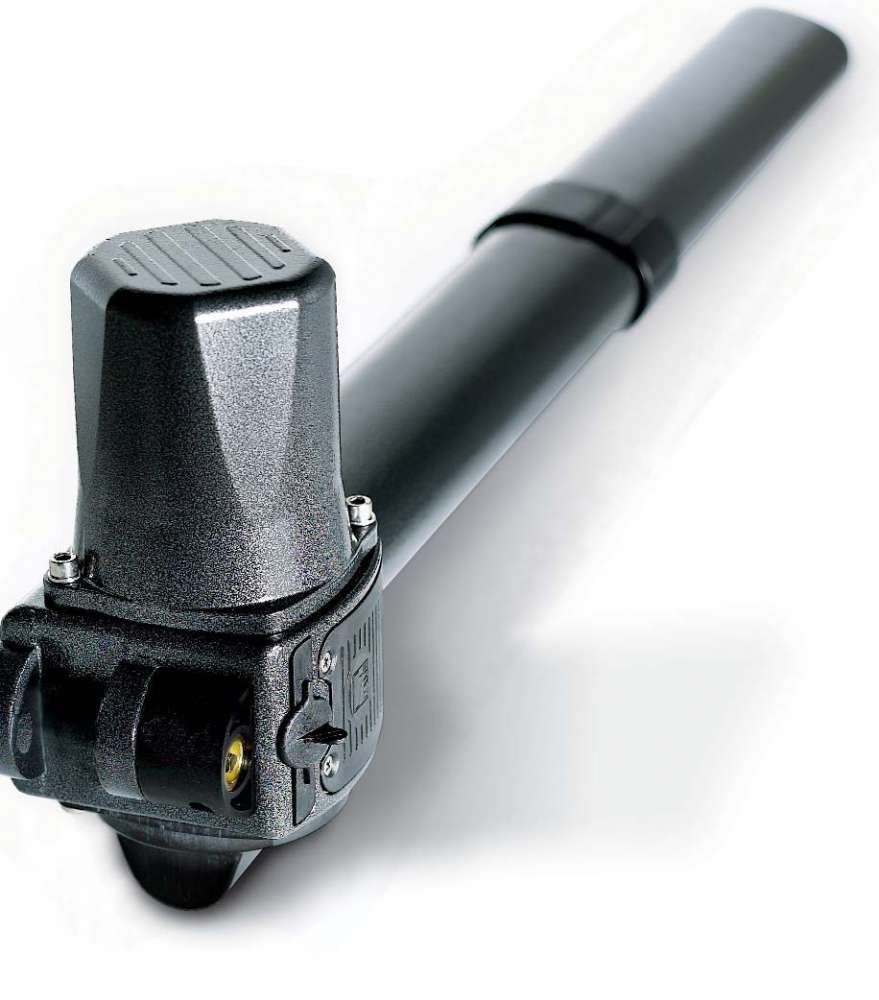

Электропривод – это то, чем отличаются обычные распашные ворота от автоматических.

Поэтому вначале требуется выбрать, механизм какого типа будет использоваться: линейный или рычажный. Для определения требуемого типа, выполняют своими руками замер расстояния между петлей и внутренней частью столба. Если оно до 1,5 см, то применим линейный механизм. Такая автоматика стоит гораздо меньше и выглядит лучше, т.к. не имеет рычагов.

При расстоянии в 1,5-3 см доведется оборудовать систему рычажного типа, либо сделать ниши для линейной системы. Такой привод для распашных ворот рычажного типа в принципе тоже надежен и совсем неприхотлив в работе.

После того, как автоматический привод будет подобран, следует продолжить выбор комплекта. Для этого нужно определить ширину створки и учесть ветровую нагрузку.

Если это не соответствует истине, то следует найти причину. Все изъяны тут же ликвидируются, так как электропривод, установленный на распашные ворота, должен двигаться четко по уровню, а из-за того, что столб наклонился, угол движения может сместиться, что отрицательно повлияет на автоматику. Когда все недочеты ликвидированы, стоит начинать установку на столбы системы. Размеры для него четко изложены в инструкции к изделию. Желательно строго соблюдать все указания производителя, чтобы автоматика в будущем работала долго и качественно.

Если ворота открываются внутрь?

Это стандартная схема. Подойдут любые приводы, предназначенные для распашных ворот. Если основа – столбы из стали, то лучшим вариантом станет линейный электропривод. Он недорогой, к тому же надежнее и компактнее.

Привод рычажного типа, применяемый для распашных ворот, тоже подойдет. Но из-за высокой цены он редко используется. Хуже, если у вас колонны из кирпича, а сами распашные ворота расположены в центре этой колонны.

В этой ситуации линейный электропривод абсолютно не подходит. Автоматика рычажного типа может ставиться на сам столб, а рычаги дадут возможность открыть распашные ворота, сооруженные на расстоянии до 20 см от края столба.

Автоматика самодельная

Гаражные ворота автоматические своими руками при желании можно сделать самому. К такому варианту прибегают люди, которые хотят сэкономить, или же самоучки. Данный процесс может оказаться вполне увлекательным и легким, если тщательно провести подготовку.

Привод для распашных ворот

Секционные гаражные ворота с электроприводом надо будет оснастить приводом. Он довольно важен для правильной работы системы.

Чтобы сделать правильный выбор, надо знать принцип работы. Давайте ознакомимся с ним поближе.

Подбираем привод для ворот

Итак:

• Системы спутникового телевидения старого образца в своей основе имеют механизм поворотного действие. Он подойдет для установки.
• Червячная передача работает по тому же принципу, что и привод.
• Первый вариант при этом будет более выгодным, потому что для его работы хватает напряжения в тридцать шесть В.
• Приводы, продающиеся в магазинах, действуют от сети в двести двадцать вольт. С точки зрения безопасности применение понижающего трансформатора также выгодно.
• Во время усиления напряжения можно достичь ускорения работы створок ворот. Но долгое использование приведет к быстрому износу мотора.

Собираем устройство

Установка электропривода гаражных ворот довольно ответственный момент во всей работе конструкции. Если это сделать не правильно, тогда система не будет работать. Ворота не будут открываться или заедать во время движения.

Делаем правильную сборку

Итак:

• Для того, чтобы собрать на раздвижные ворота автоматику нужно взять пару рабочих приводов от спутниковой системы. Выбирать следует те экземпляры, которые оснащены длинными штоками. Такой агрегат можно купить в специализированных компаниях по доступной цене, порядка пятидесяти долларов.
• Дополнительно потребуется трансформатор мощностью тридцать шесть – сорок В., и пульт ДУ.

• На выполнение сборки привода, предназначающегося для ворот, может уйти от пяти до шести часов. Чтобы работа была качественной автоматику стоит дополнить токовым реле. Оно поможет предотвратить поломки при попадании какого-либо предмета под створки и верхнем их в исходное положение. Отсутствие реле может привести к негативным последствиям: мотор перегреется, выйдет из строя, а полотно ворот будет повреждено.
• Таким образом, достаточно быстро и без особых проблем можно соорудить привод для ворот, при этом потребуются минимальные денежные вложения. Но если вы отдаете предпочтением сборке заводской, то сэкономить можно на установке, которую выполняют собственными силами.

Шаг первый: Определите положение открывания и установите опорный кронштейн

Не устанавливайте устройство открывания ворот снаружи, где люди могут легко получить к нему доступ. Он должен располагаться рядом с внутренней осевой линией полотна. Это помогает минимизировать скручивание конструкции, когда открыватель активен.

Как только ворота установлены, пришло время собрать кронштейн стойки. Эта сборка создает пространство между оператором и подвижной конструкцией. Для начала прикрепите кронштейн к передней части сошника. Откройте ворота и полностью извлеките рычаг открывания. Отрегулируйте кронштейн по уровню и используйте с-образные зажимы, чтобы зафиксировать узел на месте. Стоит отметить, что подключение электропривода распашных ворот осуществляется строго по схеме. Это необходимо для равномерного распределения нагрузки.

Известные марки

Чтобы выбрать и купить нужный привод для установки на распашные ворота, нужно проанализировать характеристики предлагаемых моделей и их назначение. Наиболее популярные фирмы: Hormann RotaMatic, NICE серии Moby, Hyppo, и Wingo KCE (WG4000), Roger и другие.

Рассмотрим особенности нескольких моделей:

Название	Материал корпуса	Максимальный вес створки и её ширина, кг, м	Характеристики мощности, уровня защиты, тип привода	Примечание
Wingo KCE (WG4000)	Алюминий, покрытый порошковой краской	400 кг, 2 метра	200 Вт, IP 44, привод червячный. Редуктор защищен от воздействия влаги и пыли.	Известная фирма Nice предлагает удобную автоматическую систему приводов для управления распашными воротами от гаража или забора. Система осуществляет до 30 циклов в час без перерыва.
Hormann RotaMatic	Алюминий и пластмасса, покрыты краской	250 кг и 2,5 м	Тяговое усилие 2200 Н, питание двигателя 24 В, IP44, червячный	Привод для автоматических систем с дистанционным управлением. Может работать без подключения к сети электропитания – при помощи аккумулятора. Управление осуществляется пультом.
Doorhan Swing-2500	Сочетание легированной стали и бронзы	350 кг и 2,5 м	Линейный, 280 Вт	Установка только наружная при помощи болтовых соединений. Частота работы до 30 циклов в час. Управление может производиться дистанционно.
Somfy SGS 501	Алюминий и сплавы стали	250 кг и 2,5 м	250 Вт, защита от пыли и конденсата, линейный	Комплект для легких распашных створок. Известные бесшумным открытием и программируемыми настройками. Поддаются ручной разблокировке.
Krono KR300D (аналоги Ferni 1000, Fast, Flex, Ati)	Алюминий	800 кг, 3 м	Питание двигателя 220 В, IP54, 130 Вт	Привод от Came предназначен для промышленных ворот, весом более 700 кг. Эту систему дополняют запчасти с фотоэлементами.
BFT Phobos NL BT KIT	Сталь легированная	1000 кг 5 м	Ток 1,5 А, 40 Вт, питание 24 В	Монтаж может осуществляться как наружным, так и внутренним способом. Управление дистанционное, питание от локальной сети или аккумулятора.
Genius G-BAT 300	Алюминиевая сталь	350 кг и 3 м	IP44, напряжение 220, мощность 280 Вт	Модели дополнены удлиненным штоком, приводы имеют электромеханическое устройство.

Есть также гидравлические модели, представленные LUX G WINTER, механические Faac 412, G-Bat 324 и FT PHOBOS N Kit 24V. Среди отечественных моделей известны ТРУД, ППВ-3МС.

Преимущества данного устройства

На столбах подобного вида оград используют специальные створки, которые отвечают за процесс открытия ворот. Каждая из них это в своем роде рама, для изготовления которой используется труба квадратной формы, предварительно проходящая процесс сварки. При оформлении облицовки используют чаще профнастил с покрытием из полимера, цвет которого вы можете подбирать на собственный вкус.

Среди преимуществ распашных ворот также стоит отметить:

1. Отличный вариант при бюджетном виде строительства, так как стоимость такого устройства приемлема для всех, а для тех, кто делает врата собственноручно, экономия заключается еще и в процессе самого монтирования.
2. Большой выбор материалов, применяемых для изготовления распашных ворот, к примеру, дерево либо металл.
3. Отсутствует противовес, который встречается в откатных видах ворот.
4. Створки гораздо меньше по размеру и, естественно, по весу, что облегчает процесс их установки.

Если же оценить все достоинства данного устройства, то следует также отметить тот факт, что данная модель предоставляет возможность встраивать калитку, которую легко подключить к общему домофону, установив в ней замок электромеханического типа. С автоматическими распашными воротами вам достаточно всего одного нажатия кнопки, которое влечет за собой бесшумное их открытие, почти без вашего участия. Выбирайте только качественные детали для механизма, просматривайте тщательно чертежи, и тогда вы с легкостью сможете сделать такие ворота самостоятельно.

Профилактика неисправностей

Следует помнить, что любой механизм не вечен и требует как постоянного обслуживания, так и своевременной замены различных элементов. необходимо организовать сервисное обслуживание воротных систем, в которое входит:

• Периодическая проверка автоматического механизма ворот;
• Профилактика поломок и неисправностей;
• Своевременная замена поломанных и изношенных элементов;
• Оперативное устранение поломок.

При периодическом проведении техосмотра происходит полный осмотр цепей и приводов, тестирование работоспособности и герметичности, исследование цепей питания и управления, смазка механических элементов, подтяжка креплений.

Такой плановый технический осмотр сэкономит массу времени и средств на ремонте и замене неисправных механизмов автоматических ворот

ВАЖНО, чтобы сервисное обслуживание проводилось исключительно специалистами!

Монтаж автоматики при открытии створок наружу

Для таких ворот подойдет любая система. Однако линейный механизм считается более надежным. Во-первых, его стоимость намного ниже, а качество не вызывает никаких сомнений.

Электромеханическая система устанавливается в проеме. Она займет примерно 150мм на каждой стороне. Для узких ворот крепление осуществляется в их верхней части.

Открытие створок наружу

Электропривод обычно монтируют к столбу. Для распашных ворот, открывающихся наружу, необходимо установить гидравлический привод и настроить его на ручной режим.

После этого привариваются специальные кронштейны для фиксации всей конструкции. Необходимо выдержать свободный ход рычага. Он должен не превышать один сантиметр. Следующим шагом будет проверка движения электропривода и створок распашных ворот.

Открывание ворот и их закрывание должно ограничиваться специальными упорами. После их установки подсоединяют электромоторы, оборудуются перемычки. Перед включением электромеханической системы подключаются пульты управления.

Если одна из створок начала двигаться в обратном направлении, нужно поменять местами провода на электродвигателе.

Автоматическая система должна обязательно иметь концевые выключатели. При отсутствии таких деталей, нужно обязательно настроить усилие открывание ворот, установить время функционирования створки.

Не нужно устанавливать самое большее усилие, так как оно сокращает время эксплуатации системы. Даже самого маленького усилия будет достаточно для открытия распашных ворот наружу. Не забудьте установить сигнальный маячок и фотографирующее устройство.

Как работает приводная система открытия воротных створок можно увидеть в видео:

https://youtube.com/watch?v=CzJzfyl0X5Q
