Функции и выбор доводчиков электрических для ворот различного типа

Разновидности

В настоящее время потребитель все чаще покупает доводчики. Хотя принцип работы всех механизмов одинаков, сегодня существует множество разновидностей этих устройств.

В зависимости от вида, цена на них может существенно различаться. Для того чтобы покупателю выбрать наиболее подходящую модель, будет полезным ознакомиться с основными их видами.

Установка на дверь в зависимости от направления открывания

Все доводчики принято делить на три разновидности:

1. Гидравлические.
2. Пневматические.
3. Электрические.

Гидравлические

Доводчики с гидравлическим механизмом – самые распространенные на сегодня устройства. Их работа основана на движении поршня и сжатии пружины. Состоят они из двух частей, одна – для калиток, другая – на ее каркас. Этот тип может работать с любыми разновидностями петель.

Схема устройства гидравлического механизма

Чтобы установить гидравлический доводчик, не требуется каких-либо специальных знаний и навыков, ее может произвести один человек без посторонней помощи.

Пневматические

Одним из самых новых видов конструкции является уличный морозостойкий доводчик с пневматическим механизмом.

Принцип действия его также основывается на движении поршня в цилиндре, однако такие модели не имеют пружины. При открытии створок с одной стороны поршня происходит сжатие воздуха, а с другой – формируется вакуум. Давление сжатого воздуха возвращает открытую калитку в исходное положение.

Принцип функционирования устройства с пневматикой

У доводчиков такой конструкции имеется множество преимуществ:

1. Остаются работоспособными в большом температурном диапазоне, как правило, от −50°С до +50°С, при наледи и обильной заснеженности.
2. Рабочие узлы устройства изготовлены из высококачественной нержавеющей стали, поэтому устройству не страшна коррозия.
3. Уплотнительные элементы выполнены из износостойкого полиуретана, что минимизирует последствия трения и позволяет устройству долгое время оставаться подвижным без обслуживания.
4. Имеют широкий угол открывания до 160°, тем самым являются самыми удобными в местах строительства, ремонта, скопления больших групп людей.
5. Такие доводчики можно устанавливать вне зависимости от стороны открытия калитки.
6. Устройство может быть расположено в вертикальном или горизонтальном положении. Именно поэтому им можно оборудовать не только калитки, двери, ворота, но и мебель на производстве.

Идея установки пневматики на калитку

Электрические

Одними из самых сложных по своему устройству и способу установки являются электрические доводчики. Их конструкция может быть без верхней перекладины. Сложность такой конструкции обусловлена наличием у нее функций, которых нет у каких-либо других видов доводчиков.

Вариант монтажа электрического механизма

К таким функциям относят:

1. Безопасность использования (доводчик не закроет калитку, если в проеме будет находиться маленький ребенок, животное).
2. Плавное не только закрывание, но и открывание калитки.
3. Максимальная бесшумность работы.
4. Автоматическое открывание и закрывание с помощью обустройства отдельной кнопки или пульта управления.
5. Наличие большого количества опций и настроек само по себе позволяет подобрать максимально подходящее под нужды клиента устройство.
6. Возможность временного отключения функций доводчика без демонтажа самого устройства.
7. Эстетический вид.

Схематическое изображение доводчика электрического ворот

Безопасность

Рабочий ход доводчиков боковых дверей настолько невелик (6–7 мм), что может прищемить разве что палец. Со стороны салона производитель не оставляет мест, где, например, ребенок мог бы найти щель, в которой палец окажется защемлен. Но вот наружные кромки двери все-таки образуют щели. Впрочем, туда можно засунуть разве что карандаш.

Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Приводы двери багажного отделения дети эксплуатировать не должны. Ну а для взрослого максимальное усилие, развиваемое приводом и не превышающее 10 кг на кромке двери, не опасно. При превышении этого усилия дверь останавливается и даже — на некоторых автомобилях — начинает открываться.

Способы установки

Есть доводчики открытых и скрытых дверей. Открытый – оба типа подвесных моделей (редукторная и кулачковая). Возможен скрытый монтаж в полу, в дверном полотне или в дверной коробке. Также в петли встроены замки.

Если речь идет о доводчике для калитки, из моделей скрытого монтажа подойдет встраиваемый в раму или створку. Использование встраиваемых моделей для калиток – неплохая идея. При таком варианте заведомая невозможность маловероятна, но цена будет немалой. Все-таки установить и отремонтировать скрытый доводчик должен специалист. Их услуги тоже недешевы.

Выдвижной доводчик для пешеходных дверей с установкой в ​​дверную коробку

Доводчик распашной двери можно использовать для легких ворот. Они не рассчитаны на большой вес. Минусы этого варианта: в небольшой возможности регулировок, приличной цене, в невозможности использования калиток / ворот большой массы.

Именно поэтому на калитки часто устанавливают обычные дверные доводчики – коленные / рычажные. Решающим фактором обычно является цена

Только при выборе обращайте внимание на температурный диапазон использования. Он должен покрывать около 20% сезонных колебаний в вашем регионе

Для калиток без верхней перекладины

Все описанные выше модели включают дверную коробку или верхнюю планку для дверей и ворот. Но не все калитки (и даже не все ворота) имеют такую ​​перекладину. Как тогда смонтировать ближайший? В принципе, можно «неправильно» установить, прикрепив рычаг к столбу или прилегающей к нему стене. Но в этом случае вы теряете гарантию. Справедливости ради надо сказать, что претензии по гарантии в этой группе очень редки.

Есть доводчики, специально разработанные для калиток без перекладины. И выбор не меньше:

• Вертикальный гидравлический или пневматический доводчик. Принцип работы немного другой, и пружина используется не на сжатие, а на кручение. Установленный на опоре, он может иметь угол раскрытия не более 90 °. Так что это вариант не для всех.

  Вертикальные модели для установки на двери без верхней поперечины

• Доводчики дверей пешеходные без перекладины. Это модифицированные модели со стержнем особой формы. Они также состоят из двух частей. Один крепится к створке, второй может быть:
  • с креплением на столб;
  • стена (кирпичный столб);
  • встраиваемый – встраивается в профиль (вариантов не много, но они есть).

    Гидравлический доводчик для установки на дверь без обременения, с креплением к стойке и стене

• Более близкие петли. Они могут быть для разных углов открытия калитки, до 180 °. Но если вам не нужно так сильно открывать ворота, возьмите их под меньшим углом. Широкоугольные модели также можно устанавливать с меньшим углом раскрытия, но они более дорогие.

  Доводчики для распашных дверей – хороший выбор, но вес калитки не должен превышать 75 кг

• Электрические доводчики дверей. Он может управляться дистанционно и блокироваться. Они редко используются в частных домах, так как они дороги и требуют резервного источника питания. Подключить их непросто, и чтобы сохранить гарантию на дорогое устройство, вам придется заплатить за установку.

Самый простой способ – установить на ворота доводчик в виде петель. Здесь в целом все ясно, нужно только, чтобы столб и полотно были строго вертикальными. И внешний вид не напрягает. Недостаток этого варианта в том, что такие устройства не рассчитаны на большую массу. Обычно лимит не превышает 75 килограммов.

Вертикальные доводчики и специальные доводчики для ворот имеют примерно одинаковую сложность монтажа и сопоставимую цену (если речь идет о продукции одного производителя). Ищите вариант, который варьируется от веса и условий эксплуатации.

Обзор некоторых моделей доводчиков

Ознакомимся с некоторыми моделями пневматических доводчиков для калитки, которые пользуются сегодня популярностью.

Arctic Line 1.0

Инновационной доводчик, закрывающий с настроенной скоростью в диапазоне температур от минус 50°С до плюс 50°С. Не требует сезонных регулировок.

Arctic Line 2.0

Данная модель пневматического доводчика предназначена для профессионального использования в сфере домофонного и жилищного обслуживания.

Notedo GS-35 HO

Пневматический доводчик с регулируемой скоростью закрывания и функцией фиксации двери в открытом положении HO (Hold Open)

РДП-3.1

Доводчики снабжены универсальной регулируемой консолью, что позволяет увеличить варианты крепления при монтаже на калитках и дверях.

РДП-4

Усиленная модель. Идеально подходит для наружных дверей, калиток и ворот. Хорошо «держит» порывы ветра, предотвращая хлопанье двери.

РДП-3.2

Устройства также снабжены универсальной регулируемой консолью, благодаря чему увеличиваются варианты крепления во время монтажа.

Как установить доводчик для калитки

Доводчик представляет собой определенную разновидность гидромеханического устройства, призванного обеспечить полный притвор дверного полотна к раме. Человеку достаточно приложить усилие лишь для открытия двери, а ее закрытие обеспечит соответствующий механизм. Помимо дверей, такие механизмы часто устанавливаются своими руками и на калитки, изготовленные из самых разных материалов. Благодаря плавному и медленному ходу доводчика, при закрывании дверцы исключается повреждение материала забора или ворот, а также обеспечивается сохранность самой калитки. Тем самым повышается функциональность открывающихся створок. Сделать такое устройство своими руками, практически не представляется возможным.

Типичный вариант установки гидравлического доводчика

Требования, предъявляемые к уличным механизмам

Поскольку доводчики эксплуатируются в неблагоприятных уличных условиях, они должны удовлетворять определенным требованиям:

• Доводчик на калитку должен обладать достаточной прочностью и способностью переносить длительные механические нагрузки.
• Морозостойкость механизма должна обеспечивать нормальную работу устройства в любых температурных условиях.
• Влага не должна причинять вреда конструкции прибора. Следовательно, он должен быть изготовлен из материалов, устойчивых к коррозии.

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень. За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха. Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Разновидности доводчиков для калиток

Доводчик для уличной калитки может быть двух типов:

1. Гидравлический. Рабочей жидкостью, находящейся внутри механизма, является масло. При сжатии пружины оно перетекает через отверстие в поршне, а при распрямлении пружины масло возвращается по системе каналов обратно.

Гидравлические доводчики

1. Пневматический. Его работа основана на сжатии воздуха. Поршень в открытом положении уплотняет воздух с одной стороны, в то время как с другой его стороны образуется вакуум. При закрывании двери поршень, под действием сжатого воздуха, идет в обратном направлении.

Пневматический доводчик

Установка доводчика на калитку

Установить своими руками доводчик на калитку сможет любой человек, который умеет обращаться с инструментами. Порядок монтажа несложен, но требует аккуратности и внимательности. Установка может быть выполнена на дверку, изготовленную из любого материала: металлическую, деревянную, металлопластиковую.

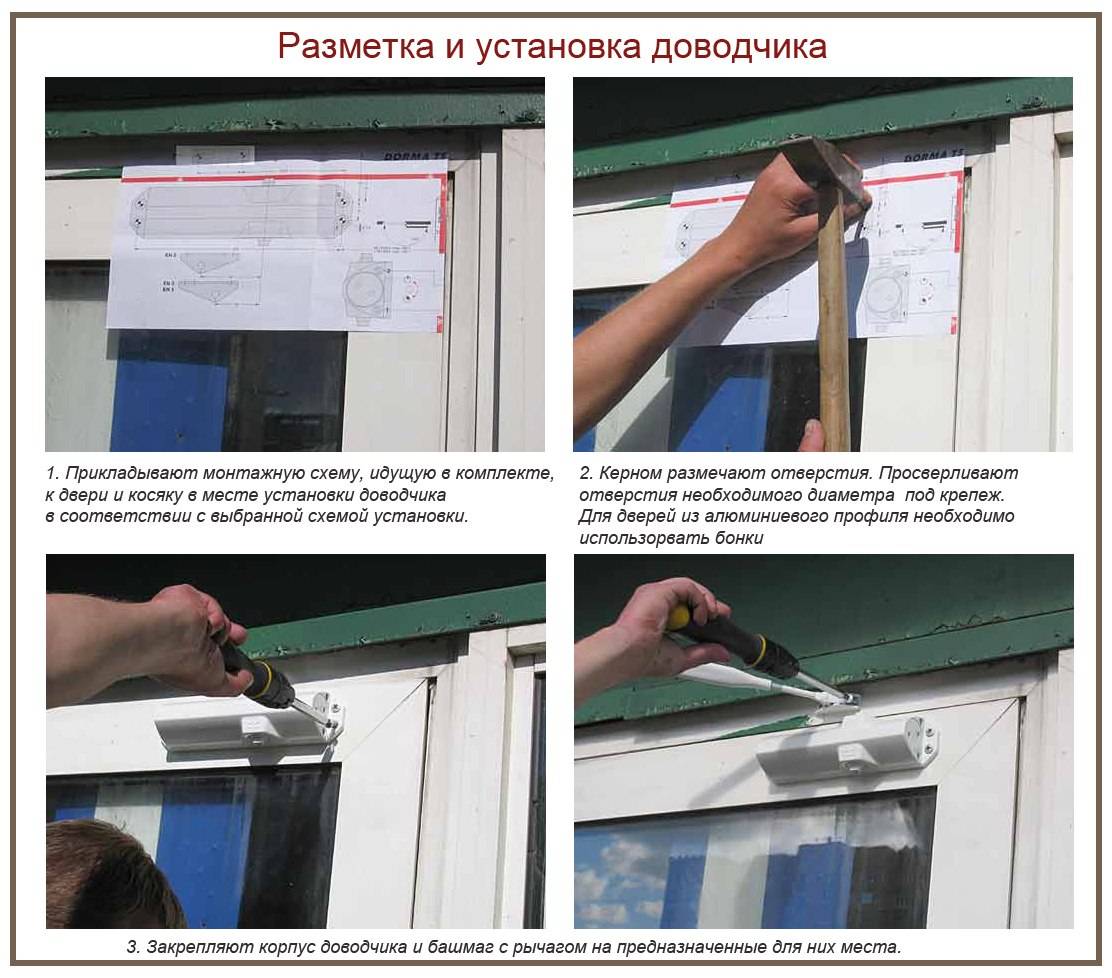

Уличный доводчик монтируется на калитку в следующем порядке:

• Производится разметка ворот и опорного столба.
• Основной механизм прикручивается своими руками непосредственно к материалу калитки. Для этого используются длинные и прочные саморезы.
• Ответная планка закрепляется на опорном столбе. Если столб кирпичный или железобетонный, то нем анкерами закрепляется металлическая пластина своими руками, а уже к ней крепится тяга.
• Рычаг закрепляется в механизме и на тяге, а его подвижная часть регулируется. Подвижная часть рычага должна быть перпендикулярна плоскости ворот.
• Регулируется скорость закрытия дверцы. Поворот двух регулировочных винтов по часовой стрелке уменьшает скорость закрытия.
• Механизм доводчика закрывается крышкой.
• Производится проверка работы устройства. Если скорость закрытия двери вас не устраивает, откройте крышку механизма и повторите настройку.

А как установить устройство на калитку своими руками, не имеющую верхней перекладины? Для этого используются модели доводчиков, не имеющие рычага. Одна часть такого доводчика закрепляется непосредственно на калитке, а вторая часть жестко соединяется с опорным столбом. Принцип работы такого устройства заключается в следующем. При открытии двери поршень сжимает пружину и находящийся позади нее газ. Под действием сжатого газа и распрямляющейся пружины поршень будет двигаться в обратном направлении, обеспечивая плавное закрывание дверного полотна.

Устройство доводчика и принцип его работы

Если говорить о конструкции этого аксессуара, то, отметим, что в его составе присутствует рычажная тяга и корпус, снабженный механизмом, который отвечает за правильное открывание двери. В составе механизма присутствует мощная пружина, благодаря которой происходит сжатие поршня. Пружина из стали заключена в специальную капсулу, которая заполнена маслом. Когда произошло сжатие, она медленно возвращается в исходное положение. Это обеспечивают гидравлические каналы, по которым происходит перетекание масла в рабочую емкость.

Регулировка фурнитуры можно выполняться посредством специальных винтов, которые располагаются на торцевой части корпуса доводчика. Когда выполняется вращение винтов, то происходит изменение сечения гидравлических каналов, что влияет на скорость протекания масла и, в свою очередь, определяет, с какой скоростью будет закрываться дверь.

Современные модели этих аксессуаров могут оснащаться специальным клапаном. Посредством его придерживается дверь, начиная с 70 градусов, до закрытия. Клапан обеспечивает её плавный ход в последние 7-15 градусов и хороший прихлоп. Необходимость в прихлопе связана с преодолением усилия дверных защелок и уплотнителей. Кроме этого, приходится справляться с сопротивлением воздуха, которое образуется при закрытии двери.

Створчатый доводчик

Конструкция далеко не всегда предполагает наличие перекладины в верхней зоне. При этом механизм должен монтироваться сразу на дверцу. Такой метод не предполагает использования рычажной тяги. Одна часть устройства крепится к калитке. Другая часть закрепляется к столбу опоры.

Схема работы следующая:

• когда ворота открываются, поршень выдвигается. На этом фоне пружинка сжимается. То же самое происходит с газом в камере;
• когда калитка или ворота закрываются, давление газа в камере возрастает. Это приводит к его противодействию с пружиной. Результатом является активизация поршня.

Отдельного разговора заслуживают воротные доводчики. Они предназначаются для обеспечения безопасности личной собственности. К иным преимуществам следует отнести:

• наличие многих важных функций;
• обеспечение термоизоляции;
• мощные противопожарные свойства;
• наличие шумоизоляции;
• возможность экономии электроэнергии.

Воротные доводчики бывают верхними и напольными. В первом случае активно используется зубчатая шестерня. Ее монтируют там, где находится соединение зубчатого поршня. Когда дверца раскрывается, осуществляется движение по оси.

Напольная конструкция располагается на полу. Применяются 2 вращательные оси

Важно сделать так, чтобы они располагались вертикально, в параллельном отношении друг к другу. Главным недостатком механизма является отсутствие рычажной системы. Поэтому требуется наличие более мощной альтернативы

Поэтому требуется наличие более мощной альтернативы.

Важнейшую роль в данном механизме играет ролик, обеспечивающий силовое замыкание. Его предназначение – синхронизировать работу дверцы и гидравлической системы. Благодаря этому исключаются различные ударные аспекты, которые возникают на фоне резких порывов ветра.

Также могут использоваться встроенные или рамные устройства. К сожалению, несмотря на приемлемые размеры и функциональность, они не пользуются должной популярностью.

Зачем нужны доводчики для дверей

Функция доводчика – закрывать дверь и сделать это закрывание плавным. Дверь не будет хлопать, а значит дольше прослужат механизмы – петли, замок. Как правило, дверные доводчики устанавливаются на двери там, где проходят большие потоки людей: офисы, торговые центры, магазины, клиники и другие учреждения, чтобы не допускать теплопотери из здания.

Поэтому ставить дверной доводчик на входной двери в квартиру обычно не требуется. Входная дверь там закрывается полностью и выходит в подъезд, что сводит риск «обогрева» подъезда за счет своей квартиры к нулю. Также квартирная дверь легкая и не требует при закрывании больших усилий.

Иногда устанавливают доводчик на дверь в частном доме, поскольку уличные двери как правило более массивные и риск проникновения холода и пыли с улицы возрастает.

В каких случаях нужен доводчик, определились, а теперь рассмотрим, какие виды доводчиков бывают.

Принцип действия доводчика

Его действие основано на накоплении запаса энергии при открывании двери. После прекращения воздействия накопленная энергия запускает работу механизма закрывания. В корпусе установлена пружина, соединенная системой тяг с полотном двери. По завершении сжатия пружина начинает распрямляться, приводя в действие тяговый механизм, закрывающий дверь. Чтобы движение было плавным, дополнительно устанавливается гидравлический амортизатор. Жидкость амортизатора при открывании перетекает в смежную полость, а при закрывании по узким каналам возвращается обратно, препятствуя быстрому разжиманию пружины.

Большинство моделей амортизаторов гидравлические, заполненные маслом. Но встречаются и пневматические, где амортизирующей средой является воздух. Специализированные варианты снабжены электрическим механизмом закрывания.

Советы по выбору

При выборе следует учитывать характеристики доводчиков, в числе которых вес, габариты (ширина, высота, глубина).

Разные виды механизмов монтируются на входе в здание и во внутренних помещениях. Необходимо учитывать особенности температурных режимов, при которых доводчик действует эффективно. Для входных конструкций требуется широкий интервал температур. Стандартные механизмы функционируют при -20…+ 40°С. Для северных регионов рекомендованы приспособления, работающие при -45… +50°С. При выборе фурнитуры для внешних блоков важен предохранительный клапан.

Значение имеет ресурс эксплуатации (количество циклов открывания и закрывания). Период работы механизма фиксируется в документах на товар. По нормативам показатели должны быть не меньше 500 тыс. рабочих циклов.

Материал механизма должен быть ударостойким, термостойким. Дизайн элемента подбирается в соответствии с оформлением конструкции двери и фурнитуры (ручки, замки и т.д.). Рекомендован выбор надежных производителей, т.к. от функционирования элемента зависит пожарная безопасность здания.

Важно предусмотреть наличие регулировочных винтов, позволяющих настроить оптимальную скорость закрывания. Основные функции доводчика могут быть дополнены:

Основные функции доводчика могут быть дополнены:

• тормозом открытия полотна;
• регулированием скорости закрывания;
• замедлителем закрытия створки и т.д.

Безопасность эксплуатации увеличивают дополнительные датчики, сигнализирующие о возникновении дыма. Двупольные двери должны быть оборудованы устройствами для синхронизации закрывания створок.

Это интересно: Противопожарные стекла: типы, испытание, применение, плюсы и минусы

Монтаж механизма

Во-первых, необходимо правильно подобрать устройство

И здесь важно понимать, что есть доводчики, которые рассчитаны на использование только в помещениях. Поэтому их ни в коем случае нельзя использовать на улице, т.к

их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности

их элементы не рассчитаны на эксплуатацию в условиях минусовых температур и воздействие высокой влажности.

Далее, требуется выбрать тип аппарата. Фактически, все предлагаемые виды обеспечивают необходимую функциональность. Однако, в их использовании есть определенные ограничения. Например, для электрических приборов, необходимо подключение к электросети. Т.е. такие моменты нужно учитывать изначально.

Основные правила установки

Независимо от типа аксессуара, есть несколько простых правил, которые нужно учитывать при монтаже:

• чаще всего приходится менять крепежные элементы, идущие в комплекте, на более мощные;
• лучше монтировать доводчик с внутренней стороны дверей – его могут сломать или украсть;
• чтобы не ошибиться с разметкой, следует использовать разметочный шаблон, который обычно идет вместе с аксессуаром;

Также, перед установкой, следует внимательно изучить инструкцию – так можно избежать возможных ошибок.

Установка

Инструкция по установке:

• вначале, нужно сделать разметку на створке и на опорном столбе, для этого, на выбранное место прикладывается шаблон и через него делаются отметки;
• если столб кирпичный, то предварительно потребуется закрепить на нем металлическую пластину;
• далее, аппарат крепится к двери;
• затем, требуется закрепить ответную часть на столбе;
• после этого, проводится регулировка скорости закрытия и плотности прижима;
• если аксессуар оснащено кнопкой фиксации, то ее также следует настроить.

Если же необходимо установить доводчик для уличной калитки без верхней перекладины, то необходимо использовать модели без рычага. В этом случае, одна часть крепится на столб, а вторая на створку. А работает такой механизм за счет пружины и поршня. Они обеспечивают плавную работу уличной дверцы.

Таким образом, в установке нет ничего сложного и необязательно быть профессионалом, чтобы провести ее собственноручно. Главное изначально правильно подобрать сам аппарат, а после монтажа, провести регулировку согласно инструкции.

Дверной доводчик это механическое устройство, назначение которого – обеспечивать автоматическое плавное закрывание дверного полотна и его фиксацию. Помимо экономии времени, он уменьшает износ петель, замков и другой дверной фурнитуры. Если вы хотите выбрать доводчик на калитку, как самостоятельно установить или отрегулировать его – то стоит прочесть это руководство.

Главное, чем отличается доводчик для калитки– он используется на повышенной нагрузке (большая инерция двери, частое открывание-закрывание, давление ветра, удары) при различных температурах (от -30 до +50) и при прямом попадании на него влаги и обледенении. Поэтому можно использовать только устройства, сконструированные для наружного монтажа. «Внутренние» механизмы, не предназначенные для таких жестких условий, очень скоро выйдут из строя.

Основной критерий выбора механизма: масса и ширина дверного полотна, которую он обслуживает. По этим двум параметрам определяется момент инерции, по которому классифицируется мощность механизмов.

Измерьте, на какой угол открывается дверь.

Также нужно подготовить (укрепить и окрасить) дверное полотно и опору в местах потенциального монтажа. Эти места зависят от модели механизма, о которых поговорим далее.
