Пошаговая инструкция по изготовлению дренажа в гараже своими руками

Что понадобится для обустройства

Для обустройства гаражного слива необходимо подготовить некоторые инструменты и материалы. Все их можно приобрести на строительном рынке.

Необходимые инструменты

Из инструментов понадобится комплект гаечных ключей, а также крепеж. Они необходимы для монтажа трубных изделий, которые будут отводить воду в канализацию либо септик.

Материалы

Если вы решили использовать септик для обустройства сливной системы, отдайте предпочтение емкостям из пластика. Они прочные, надежные, герметичные. Пластик располагает устойчивостью к коррозийному воздействию, не протекает, имеет малую массу. Это дает возможность монтировать его в одиночку, не прибегая к помощи других.

Мнение эксперта

Евгений Бурилов

Эксперт по теме канализации и водоснабжения

У пластикового септика имеются определенные недостатки. Так, он стоит дороже, чем емкость из бетона. Однако, если речь идет о гаражном помещении, экономить не стоит. Лучше сразу выбрать высококачественный и надежный материал.

Также вам понадобятся: геотекстиль, щебень, песок и, само собой, лопата для копки траншей.

Устройство системы отвода поверхностных вод

Система отвода поверхностных вод или поверхностный дренаж состоит из точечных водоотводов и линеных каналов.

Точечные водоотводы представляют собой небольшие колодцы локально соединенные с кровельным стоком. Лотки прокладываются ниже уровня промерзания труб. Монтаж такого дренажа схож с монтажом кровельного слива. Готовится траншея (ниже чем глубина промерзания труб, узнать можно все в том же СниПе) под уклоном к коллектору. Засыпается песок слоем в 20 см. Укладываются трубы при помощи фитингов. При соблюдении герметизации трубы засыпаются.

точечный водоотвод

устройство точечного водоотвода

Линейные каналы бывают двух типов — открытые или закрытые, оснащенных решетками или сетками для задержания крупного мусора. Решетки должны быть преимущественно из металла, т.к. выдерживают большие нагрузки (особенно в местах у въезда в гараж).

Линейный водоотвод закрываемый решеткой

устройство линейного водоотвода

Совет от профессионалов. Для эффективности сбора поверхностных вод необходимо комплексное устройство ливневого и точечного дренажа. В случае сильных осадков основная масса воды будет отводиться поверхностным дренажом.

Посмотреть как выглядит процесс монтажа системы отвода поверхностных вод Вы можете в видеоролике:

Глубинная дренажная система предусматривается, если местность где расположен участок предрасположена к затяжным дождям. Такая система защитит участок от размыва, убережет деревья от преждевременной гибели (из-за гниения корней), защитит фундамент от губительного действия воды.

Можно ли поставить септик под гараж?

Но не всегда постройка будет находиться на территории Вашего частного дома. Порой она является частью гаражного кооператива или территория вокруг гаража Вам просто не принадлежит.

В таком случае приходится ограничиваться емкостью, установленной под раковину с водой. А о туалете, и тем более о душе, просто мечтать.

Но есть и владельцы, которые не прочь поставить септик в гараже, вразрез всем принятым нормам. Они находят место септику под гаражом, что само по себе не является довольно разумной идеей.

Дело в том, что в подвале гаража, где будет размещаться септик, рано или поздно появится неприятный запах, а сам процесс откачки стоков будет неудобен.

И даже если Вы установите вытяжную трубу, это Вас особо не спасет – обычный бытовой септик с показателями в 60% очистки стоков все равно будет доставлять неудобства. Если и ставить септик под гаражом, то только такой, который способен очистить стоки на все 100%.

Устройство дренажа дома своими руками

Устройство дренажа дома своими руками стоит проводить еще на этапе строительства. Однако оно выполняется не всегда. Сильные ливни случаются не часто, паводковые воды тем более, и вполне может стать неожиданной ситуация – подвал или цокольный этаж оказался затопленным.

Если особенности гидрогеологической ситуации на участке не были известны, соответственно, при строительстве они не учитывались, в результате вода может просочиться сквозь фундамент и зачастую владельцам неясно, что делать. Однако причин для паники нет.

Такая проблема возникала у многих хозяев загородного жилья, поэтому в ее успешном разрешении накоплен достаточный опыт: необходимо организовать дренаж здания. Как это выполнить, мы расскажем в приведенной ниже статье.

Как спасти фундамент дома и участок от воды

Чтобы защитить ваш деревянный дом от воды нужно обязательно выполнить шесть условий:

1. Бесшовная гидроизоляция фундамента.
2. Защита гидроизоляции от всевозможных повреждений.
3. Дренаж фундамента.
4. Утепление гидроизоляции фундамента.
5. Устройство утепленной отмостки.
6. Дренаж участка.

Первые пять условий грамотные строители сделают во время постройки дома. Но чаще всего этого не происходит, а значит, вам придется делать это самостоятельно. Нужно обязательно проследить, чтобы хотя бы были выполнены бесшовная гидроизоляция и утепление. Тогда оставшиеся условия вы смежите сделать своими руками. Как же наиболее эффективно защитить фундамент и участок от воды?

Нужна качественная дренажная система всего участка и строения целиком.

Дренажные системы могут быть:

1. Поверхностные.
2. Глубинные.

Как устранить подтопление гаража?

Это основная проблема всех участков с плотными грунтами, эксплуатируемых в низинах рельефа. Дождевые и талые воды наносят существенный вред травяным газонам и деревьям, тротуарно-плиточным покрытиям, фундаментным основаниям домов и хозяйственных построек.

Трудоемкость создания открытого поверхностного водоотвода умеренная. Лотки водоотводные бетонные, пластиковые и металлические представлены в нескольких моделях и типоразмерах. Материал выбирается по нескольким параметрам.

Монтаж пластиковых водоотводных лотков

В перечень требований входит стойкость к неблагоприятным воздействиям, возможность монтажа своими руками, доступная стоимость и продолжительность назначенного ресурса.

• Бюджетный вариант – лотки водоотводные бетонные. Цена этой категории более чем демократичная, но 12-15 летний срок службы изделий в сложных условиях многими специалистами считается недостаточным.
• Более совершенные характеристики имеют вибропрессованные полимербетонные лотки. Водоотводные системы, изготовленные из влагостойких материалов повышенной плотности, могут эксплуатироваться при минимальных затратах на обслуживание 25-30 лет.
• Наиболее совершенные по рабочим характеристикам –лотки водоотводные пластиковые, купить которые в Москве и Подмосковье можно в нескольких моделях и типоразмерах.

Полимерный ассортимент выгодно отличается от бетонных и бетонно-полимерных аналогов простым монтажом и продолжительным полувековым ресурсом, отсутствием нагрузок на грунт, возможностью полноценного применения в разных климатических условиях.

Ассортимент защитных решеток пополнился армированными пластиковыми моделями, сохраняющими изначальный декор на протяжении всего эксплуатационного ресурса.

В поверхностных стоках содержится большое количество минеральной и органической взвеси, образующей в водоотводах иловый осадок. Частично проблема решается установкой пескоотделителя. Тем не менее, подключать поверхностные системы к трубам закрытых дренажей не рекомендуется.

Источник

Как изолировать подвал от грунтовых вод

Подвал нуждается в качественной гидроизоляции и организации дренажа. Если влаги немного, а грунтовые воды залегают глубоко, помочь в борьбе с затоплением может создание приямка.

Обустройство приямка

Его несложно сделать своими руками. В середине помещения создается кубическая яма около 1 кубометра в объеме. В ее центре делают заглубление и ставят туда ведро из нержавеющей стали. Почву вокруг него трамбуют. Конструкцию выкладывают кирпичом, сверху делают слой цементного раствора в 2 см и помещают решетку из железных прутьев. Расстояние между последними должно быть таким, чтобы воду можно было выкачать насосом. В приямке делаются траншеи и выполняется выкладка плитки для формирования стоков.

Дренаж для водоотвода

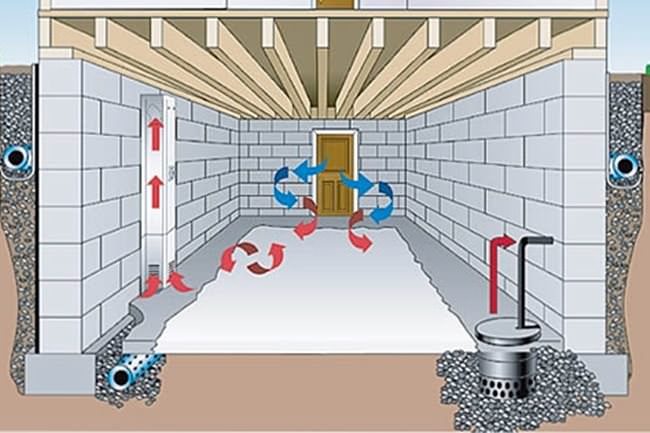

Дренажная система подвала

Это наиболее эффективное средство избавить подвал от дальнейших затоплений. Засыпать подвал под домом с водой можно только после выкачки и устройства дренажа. Существует несколько способов его организации:

• пристенный – хорошо подходит для домов, оборудованных подвальными помещениями, обустраивается после создания фундамента;
• пластовый – организуется при выкапывании котлована под здание;
• способ с рытьем траншеи вдоль стен подходит для уже эксплуатируемого здания.

При выборе последнего метода нужно помнить, что глубина канавы должна быть на 0,5 м больше, чем у фундамента, а ширина – примерно 120 см. По четырем сторонам от нее делают отводы длиной около 5 м, на концах которых создаются углубления. По дну канавы укладывают геотекстиль и на него монтируют дренажную гофротрубу. Через 7 м устанавливают колодцы. После монтажа трубы канава засыпается щебенкой, а за 0,1 м до основания дома – песком, а сверху крупной щебенкой. Последняя потом заливается бетонной смесью.

Если применяется речной песок, первые несколько сезонов его придется подсыпать, так как под действием влаги он склонен проседать. Этот вариант хорош, если в подвальном помещении обустроен деревянный пол без бетонной стяжки, а вода проникает в него в не слишком больших объемах (до 0,3 м над полом). Если же погреб затапливается под самый потолок, делать песчаную засыпку не стоит. Лучше подойдет сочетание битого кирпича со щебенкой или песком. Эти материалы укладывают, чередуя слои. При этом вверху должен быть битый кирпич.

Гидроизоляция

Проникающая гидроизоляция — самый надежный способ защиты от грунтовых вод

Помещение необходимо гидроизолировать снаружи и изнутри. Первая задача может решаться с использованием двух типов материалов – рулонных и обмазочных. Часто используют их сочетание: сначала наносят мастику, а затем в несколько слоев оклеивают конструкцию рулонным материалом.

Для работ внутри помещения используются пропитки, наносимые прямо на бетон. Лучше выбирать составы с проникающими свойствами.

Иногда после такой обработки стены штукатурят с использованием металлической сетки.

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

1. Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
2. Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
3. Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
4. Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
5. Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
6. Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Зачем нужен слив воды из гаража

Слив излишков воды из гаража помогает поддерживать помещение в сухости, и предотвратить такие проблемы как:

• образование плесени на стенах помещения;
• коррозия металлических деталей.

• близкого расположения грунтовых вод к поверхности;
• большого количества осадков;
• того, что владелец часто моет автомобиль прямо в гараже или рядом с ним.

Если гараж оборудован дренажом, внутри помещения всегда будет сухо.

Обратите внимание! Дренажную систему желательно сооружать вместе с гаражом. Если про нее забыли, не стоит отчаиваться

Есть способы, позволяющие оборудовать гараж или подвал дренажом уже после постройки.

Как убрать воду из подвала

Если происходит подтопление подвала, то можно использовать следующие методы для его устранения:

Более результативным считается метод откачки с использованием насоса.

Чтобы самостоятельно устранить лишнюю жидкость из подвала насосом, нужно придерживаться следующей инструкции:

• в центре подвала делают углубление и устанавливают пластиковый резервуар, который играет роль накопителя. В корпусе такого резервуара делают отверстия;
• резервуар заворачивают в геотекстиль, чтобы уберечь от затопления. На дно высыпают мелкий гравий для установки насоса;
• затем в подготовленный таким образом резервуар помещают дренажный насос. Промежуток между ним и ямой наполняют смесью из бетона. Находящийся в насосе поплавок определяет необходимый уровень воды, и система в автоматическом режиме включает насос для откачки жидкости. После процесса откачивания система отключается;
• для вывода ненужной жидкости из подвального помещения к такой системе подсоединяют шланг или специальные трубы.

Насос для откачки бывает двух видов — погружной и наружный. При выборе погружного насоса его размещают в жидкой среде, где он и находится в течение всей работы. Насосы наружного вида крепятся в воду корпусом в своей нижней части, в то время как верхняя часть находится на поверхности.

Таким образом, откачивание стоков происходит погружной частью. Чтобы предотвратить затопление подвала, надо принять соответствующие меры по обустройству хорошей системы водоотведения.

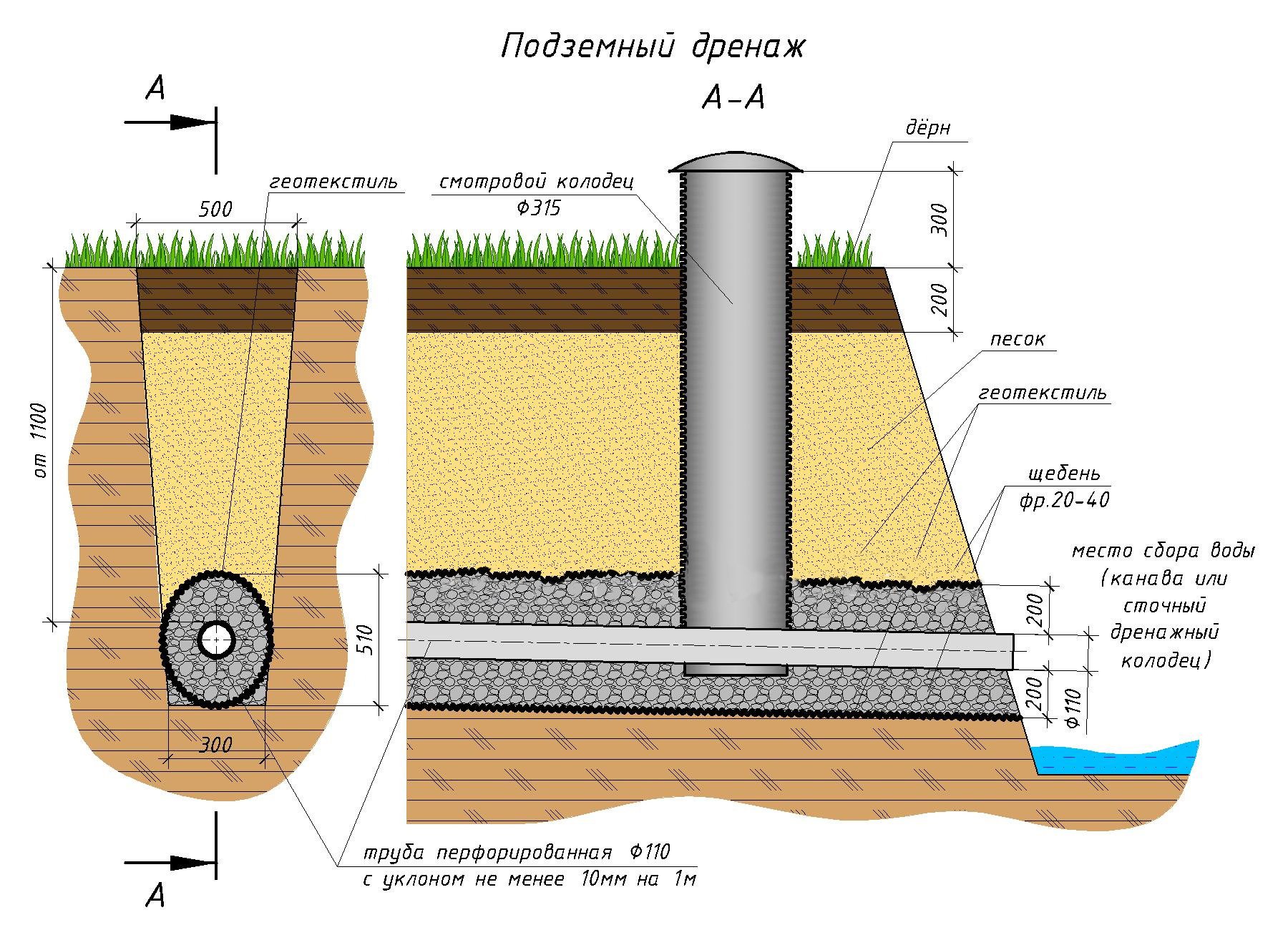

Общая схема обустройства дренажной системы

Схема обустройства системы дренажа выглядит так:

1. Определяют самые высокие и низкие точки на участке.
2. От тех, что выше начинают рыть траншеи глубиной два метра в сторону нижних, не забываю об уклоне в два-пять сантиметров. Также все точки соединяются канавами между собой.
3. Прокладываются трубы, а в углах и других местах соединений устанавливают смотровые колодцы. Чтобы труды не проваливались и служили долго, на дно траншеи насыпают и утрамбовывают песок, застилают его и стенки канавы геотканью, насыпают слой гравия или щебня высотой около 10 сантиметров. После укладки труб, их вновь засыпают щебнем, внахлест укладывают геотекстиль и присыпают грунтом.
4. Конечная точка — накопительный колодец или фильтрующий, которые уже распределяют воду в нужное место.

Специалисты рекомендуют использовать перфорированные гофрированные трубы из поливинилхлорида либо полиэтилена диаметром 5-20 см.

Зачем нужен дренаж участка

Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:

1. Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
2. Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.

3. При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.

4. Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
5. На участке с сильным уклоном потоки воды вымывают плодородный слой земли.

Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.

Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.

Зачем нужен слив из гаража воды

Для улучшения рабочих условий и расширения возможностей внутри гаража обязательно следует обустраивать слив воды.

Причинами, указывающими на необходимость устройства такой системы, являются:

• Организация помещения для мойки своего авто (см. Мойка в гараже: как правильно все сделать).
• Создание автомойки и другого сервиса для технического обслуживания транспорта.
• Слив нужен для отвода выпадающих осадков летом и зимой.
• При планировании благоустройства гаража:

1. сделать туалет;
2. поставить умывальник.

Особенностями системы отвода воды из гаражного помещения являются:

• По строительным нормам, септик следует располагать на расстоянии свыше пяти метров от гаража, что не позволит проникать неприятным запахам от канализации в помещение.
• Стандартная подводка внутренней канализации имеет гидравлические затворы, это предохраняет проникновение канализационных запахов внутрь помещения.
• Сам слив имеет диаметр минимум 110 миллиметров, а другие трубы в системе берутся 40-50 миллиметров.
• Трубы могут быть гладкими и гофрированными, главное условие, чтобы они были устойчивыми к различным химикатам.
• Для стоков необходимо применять специальное оборудование и сливные емкости.
• Избавить от сырости и запахов помогает устройство качественной вентиляции.

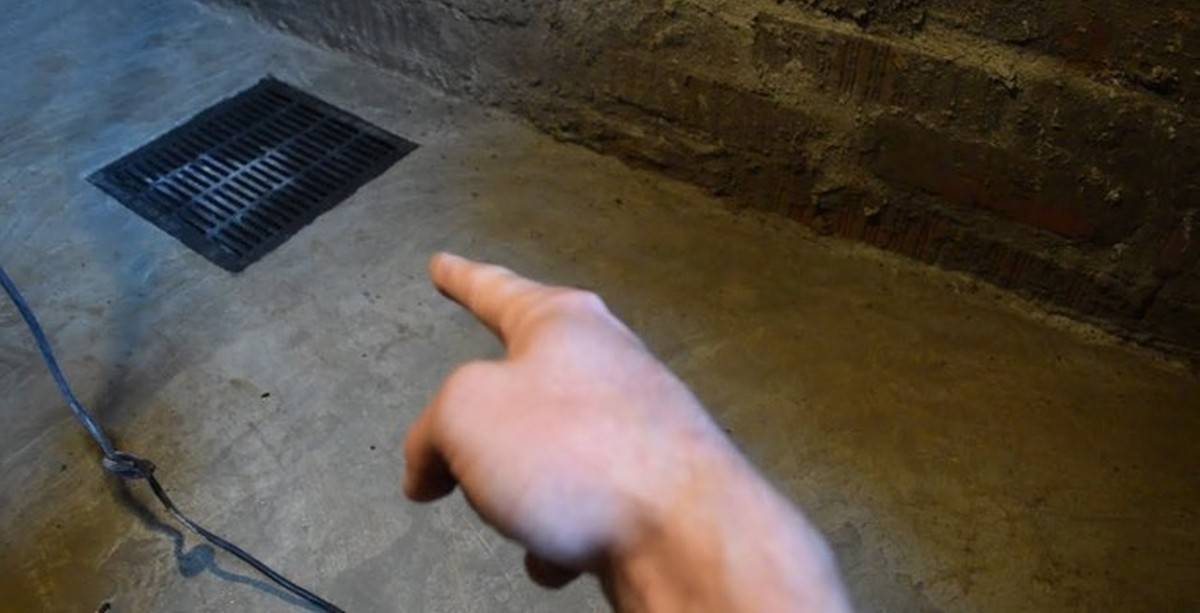

• Слив можно разместить непосредственно в месте расположения машины. В этом случае после мытья транспорта вода сразу будет стекать в канализацию.
• Сливное устройство лучше сделать в небольшом углублении.
• Оно может находиться возле въездных ворот в помещение, пол в таком случае делается под углом, что позволяет воде самой стекать вниз.

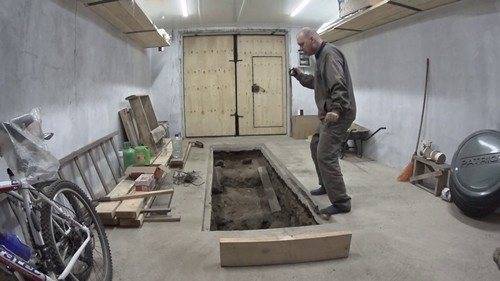

Особые требования по отводу воды предъявляются, когда гараж полностью или частично находится под землей (см. Подземный гараж своими руками и по технологии). В этом случае трудно предусмотреть все нюансы при обустройстве помещения.

Здесь нужно учитывать и уровень залегания грунтовых вод, подтопление гаража весной и даже сильные дожди могут принести большие неприятности.

Советы по обслуживанию системы

Если конструкция водоотвода выполнена с соблюдением технологии, остаётся только правильно обслуживать дренажную систему.

Рекомендации по содержанию дренажной сети:

Необходимо систематически проверять уровень воды в колодцах и опустошать их

Особенно важно проводить проверку после обильных дождей, в период активного таяния снега и во время разлива рек. Вода в колодце не должна доходить до дренажных труб

Для очистки коллектора от песка и частиц почвы, поднимают осадок со дна, перемешивая воду в колодце, а затем удаляя её с помощью насоса. Колодцы между проверками должны быть закрыты, чтобы внутрь не попадал мусор. Для прочистки труб можно пустить в них воду под напором, продуть при помощи компрессора, прочистить стальным тросом. При частом засорении и заиливании труб проводят очистку засыпанного в каналы щебня

Для этого снимают верхний слой почвы, рассыпают по поверхности щебня селитру и проливают систему водой. После этого верхний слой укладывают обратно.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.
