Установка домофона на калитку: электромеханические замки

Типы домофонов

Классификация домофонов бывает разной. Ниже мы подробно расскажем о различиях в видах системы безопасности.

Тип панелей

Одно из главных устройств домофона – это панель вызова. Ее обычно устанавливают с наружной стороны, хотя есть и внутренние варианты. Они отличаются по предназначению.

Есть несколько важных требований, которым должно соответствовать устройство:

• устойчивость к коррозии – корпус обычно делают из металлического защищенного сплава либо высокопрочного пластика;
• стойкость к механическим воздействиям;
• устойчивость к влажности и резким температурным перепадам;
• герметичность – корпус не должен пропускать влагу, пыль, дым, грязь и так далее.

Существуют антивандальные панели. Их устанавливают в стену. Они заделаны в металл и оснащены механическим управлением. Камера защищена толстым ударопрочным стеклом.

Внутренние устройства не так устойчивы к воздействиям разного рода, но они стоят дешевле. Функционал у любых видов одинаков. Устройства при необходимости оборудуют инфракрасной/стандартной подсветкой, индикацией и датчиками.

Вид передаваемого сигнала

Есть два вида:

Аудио

Они обеспечивают 2-стороннюю голосовую связь с посетителем. Аудио приборы имеют невысокую цену, но не обеспечивают 100% безопасность. Визитера видно не будет, однако эти модели оптимальны для многоквартирных домов.

Видео

Такой тип предполагает наличие встроенной камеры во внешнем блоке. Устройство передает как голос, так и картинку. Такие приборы имеют разные функции, поскольку их конструкция дает возможность усовершенствования без значительных трат. Обычно домофон оснащен записывающим устройством, инфракрасными фильтрами для хорошей видимости в темноте, датчиками движения.

Видеодомофоны имеют 2 способа передачи сигнала:

Цифровой

Панель подсоединяют к многожильному кабелю. Идентификация пользователей происходит посредством кодов. Этот тип дает возможность обслуживать много абонентов и подключать новых в любое время.

Координатный

Трубки подсоединяют с помощью пары проводов к панели вызова. Это затратная технология, поэтому используется для максимум 20 пользователей.

Есть беспроводные видео приборы. Для внешнего и внутреннего модуля используется Wi-Fi либо интернет. Эта простая в установке и настройке система с богатым функционалом. Но при нестабильном интернет соединении ее плюсы исчезают. Беспроводная модель сильно зависит от погодных условий и дистанции между модулями.

Количество абонентов

Есть следующие виды, которые отличаются по количеству абонентов:

• Многоабонентный. Предназначен для производств и жилых многоквартирных домов. К домофону подключают 2-1000 абонентов.
• Персональный. Используется для одного дома.

Самые популярные модели – на 2-10 абонентов. Они могут обслужить маленький офис, подъезд и лестничную площадку.

Оборудование для монтажа видеодомофона в доме

Компания ООО “Локос-сервис” установит любой видеодомофон. Наши монтажники подберут достойный вариант под бюджет, дизайн, цели. Вы узнаете о плюсах и минусах каждой модели, удобстве использования и надежности.

С выбором видеодомофона вы можете определиться и самостоятельно, обратившись к нам только за монтажом.

Вызывная панель видеодомофона

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона

Read more.

Миниатюрный видеодомофон

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Видеодомофон с трубкой

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Видеодомофон сенсорный

Оборудование используется для услуг: установка видеодомофона в офисе, установка видеодомофона в квартире, установка видеодомофона в доме.

Read more.

Требования, предъявляемые к источнику питания, зависят от количества и энергопотребления всех подключаемых элементов.

Замки бывают электромагнитные и электромеханические. В последнем случае это обычный механический замок, открывающийся и закрывающийся с помощью электрического привода. Когда напряжение в системе падает или электричество полностью отключено, такой замок остается закрытым и открывается обычным способом, при помощи ключа, в то время как электромагнитный замок при падении напряжения отключается и уже не защищает дверь. В этом состоит преимущество видеодомофона с электромеханическим замком перед электромагнитной моделью.

Для подключения электромеханического замка следует использовать отдельный блок питания и не пытаться запитать его от видеодомофона, это может стать одной из причин неисправностей системы.

Процесс подключения можно поделить на следующие этапы:

• Монтаж вызывной панели;
• Установка монитора;
• Прокладка кабеля от панели до монитора и их подключение;
• Подключение электромеханического замка.

Для этого понадобятся рабочие инструменты:

• Набор отверток;
• Кусачки, пассатижи;
• Перфоратор, дрель;
• Паяльник.

Оборудование для установки

Все современные модели домофонов комплектуются двумя блоками: блоком для установки внутри помещения и блоком для установки снаружи, т.е. для монтажа на калитку: видеодомофон с замком на калитку содержит в себе вызывную панель, с размещенной на ней микрофоном и видеокамерой. Кроме этого, в ряде моделей может быть предусмотрена возможность подключения дополнительной камеры или дополнительной (второй) вызывной панели.

Камера

В зависимости от модели домофона, последний может комплектоваться как черно-белыми, так и цветными видеокамерами

Особое внимание следует обратить на количество видеокамер, которые можно подключить к домофону. Как правило, подключаемых камер две: одна располагается непосредственно на вызывной панели, а вторая устанавливается произвольно

Устанавливать ее следует таким образом, чтобы при переключении на нее была возможность выявить злоумышленника.

Вызывная панель

Вызывная панель представляет собой не что иное, как двухстороннее переговорное устройство. Она снабжена кнопкой вызова, микрофоном и видеокамерой с достаточно широким углом обзора. Подходя к калитке, гость нажимает на кнопку вызова на панели, а на внутреннем блоки раздается звуковой сигнал вызова и одновременно происходит запуск трансляции изображения с видеокамеры вызывной панели. При этом, хозяин дома имеет возможность поднять трубку домофона и дистанционно переговорить с гостем, а так же может одним нажатием кнопки на внутреннем блоке отпереть электромеханический замок на калитке. В случае отсутствия желания вести переговоры – достаточно нажать на соответствующую кнопку домофона и экран погаснет.

Замок

Вызывная панель предусматривает возможность подключения электромеханического замка, управление которым осуществляется при помощи нажатия кнопки на внутреннем блоке домофона.

Работа замка может быть организована двумя способами:

• запор калитки при помощи замка магнитного типа;
• запор калитки при помощи замка электромеханического типа.

В зависимости от конструктивных особенностей калитки, монтаж того или иного типа замка будет иметь свои преимущества и недостатки, однако, все же установка электромеханического замка является более предпочтительной для частного сектора, нежели электромагнитного. В случае длительного отсутствия электроэнергии механический замок будет возможно открывать и закрывать при помощи обыкновенного ключа (думаем, понятно, что от электромагнитного замка в таком случае проку будет очень мало).

Описание схемы монтажа устройств

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

1. блок трубки дисплея. Устанавливается внутри помещения при входе;
2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
3. панель для вызова абонента;
4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения. Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

• красный провод— для зуммера;
• коричневый необходим для функционирования замка;
• красный для питания на плюс;
• зеленый — световой сигнализацию;
• желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
• оранжевый регулирует работу датчика закрытия створки;
• белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

• зеленый — управление и деблокирование;
• черный —контроля работы (нулевой провод);
• синий, желтый — необходимы для передачи любых типов сигналов.

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны. В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл. Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы. Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов. Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку. Крепят замок, при необходимости устанавливают цилиндровый механизм

Закрыв калитку, отмечают места куда будет входить засов на косяке двери. Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Крепят замок, при необходимости устанавливают цилиндровый механизм. Закрыв калитку, отмечают места куда будет входить засов на косяке двери. Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения. Устанавливают декоративную планку на косяк калитки. Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист. Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон. После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию. После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели. Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2 При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель – КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3 Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4 После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

• панель для вызова;
• монитор домофона подключаемый внутри дома;
• блок питания;
• комплект ключей и замок;
• коробка, в которую будет встроен блок питания;
• видеокамера;
• провода;
• инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

• дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
• со стороны участка, воспользовавшись электронной или механической кнопкой;
• с наружной стороны участка, применив карту, механический ключ или ввод кода.

Вызывная панель

Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:

• Реле, предназначенное для управления замком;
• Подсветку, обеспечивающую видимость в темное время суток;
• Микрофон и динамики для двусторонней связи.

Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.

Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.

Подключение электронного замка к домофону

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию. Блок питания для видеодомофона Современные системы реализуют сразу три типа распределения питания: с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора; с одним внешним блоком питания, располагаемым внутри помещения; с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок.
В этот момент контроллер запоминает номер ключа. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Закладка проводов при монтаже видеодомофона В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места. Данный провод обладает несколькими парами проводников с одной жилой.
Электромагнитный замок разблокируется при отключении питания. Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов.
Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. При отключении питания он остается в закрытом состоянии.

Подбор оборудования для комплекта

Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне Электромагнитный замок Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке.

Замок Выбор замка зависит от желаемого функционала. Кабель КСПВ хорошо подходит для аудиодомофонов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже.
Монтаж видеодомофона своими руками на примере

Основные нюансы установки и подключения

Схема подключения электромагнитного механизма для запирания калитки

Рекомендуется, чтобы все работы с монтажом производили специализированные мастера, особенно, если замок будет управляться с домофона или открываться пультом. Однако, электрозамки на калитку могут устанавливаться и своими руками. При этом необходимо учитывать массу калитки, габариты и направление движения.

Своими руками можно без проблем установить наиболее простые модели, монтировать врезной замок гораздо сложнее.

Существует определенная схема выполнения работ:

1. Запирающее устройство прикладывается к дверце. Лучше всего, когда оно будет расположено посередине. Таким образом, злоумышленники не смогут пробраться внутрь, если отогнут полотно калитки сверху или снизу. Необходимо следить за достаточностью длины засова для надежного закрытия.
2. В местах, где потребуется сделать отверстия, делаются отметки.
3. Далее высверливаются все необходимые отверстия, включая замочную скважину.
4. Не затягивая до упора крепежи, устанавливается корпус без крышки.
5. Проверяется возможность открытия и закрытия обычным ключом.
6. Затем, необходимо просверлить с внешней стороны калитки отверстия, через которые будет закреплена панель вызова со встроенным считывателем данных.
7. Изучив схемы и инструкции, нужно своими руками при помощи проводов соединить вызывную панель с замком.
8. Далее вытягиваются провода к домофону, а также к блоку питания.
9. В сети подключается блок, а также трубка.

Если же вы все-таки решились установить систему своими руками, то, кроме желания и терпения, понадобится еще и набор инструментов. В него должны входить:

• дрель по металлу и сверла к ней;
• так называемая болгарка;
• напильники;
• рулетки, линейки и другие приборы для измерения;
• карандаши, ручки, маркеры;
• кусачки и плоскогубцы;
• набор отверток и другие.

Таким образом, процесс установки системы закрывания калитки своими руками состоит из нескольких этапов. В качестве подготовительного этапа выступает изучение места, где планируется установка, и возможные трудности при выполнении работ.

Далее, должен происходить процесс поиска и выбора всей системы с учетом полученной информации. Потом следует подбор инструмента и внедрение замочной конструкции. И в заключение происходит монтаж всех электронных коммуникаций.

Выполнив все описанные в статье работы и получив готовый результат, вы можете быть уверены в том, что дом теперь находится под надежной защитой, а непрошеные гости так и не перешагнут через его порог.

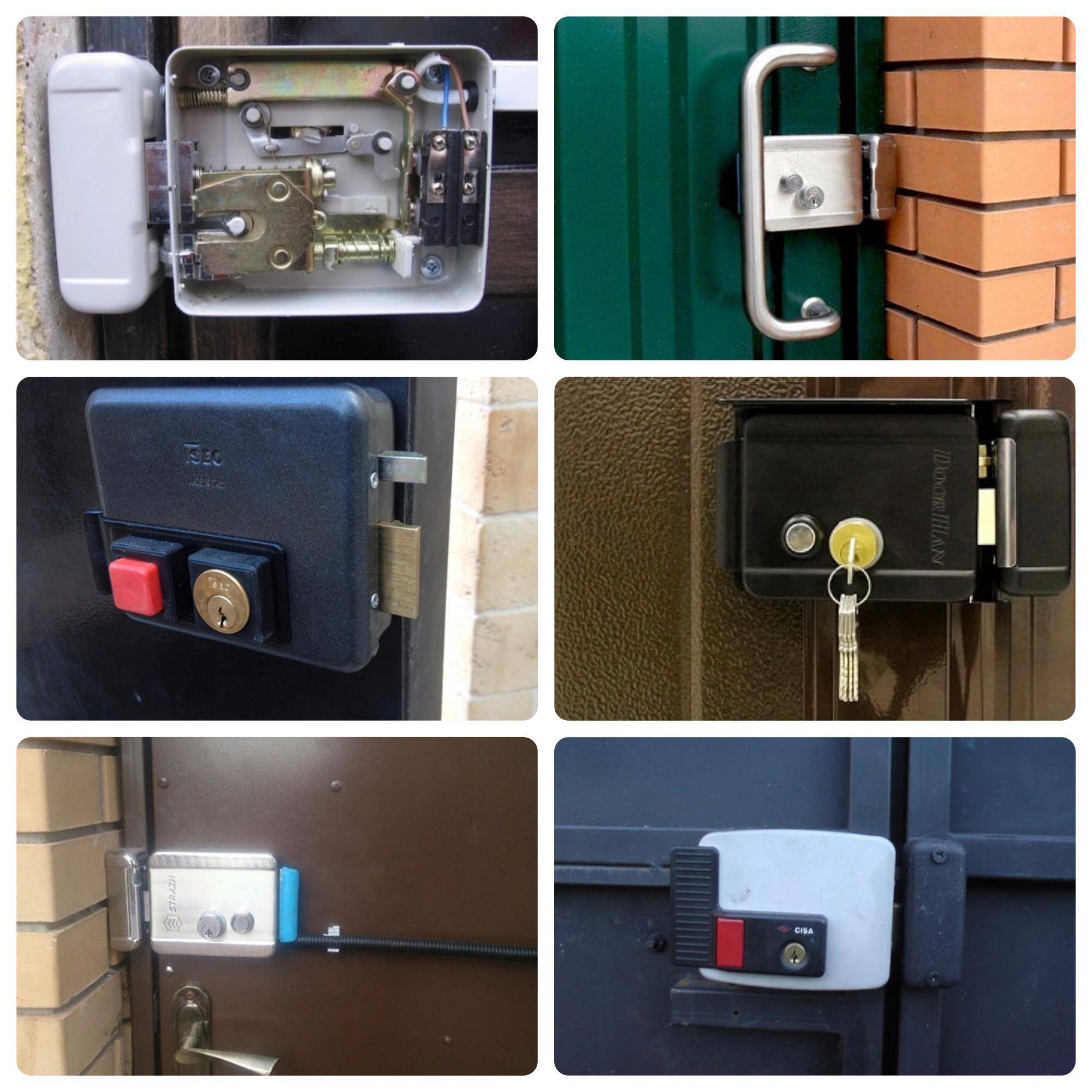

Электромеханический замок на калитке — безопасность и комфорт

Электромеханический замок – это устройство, что активно используется всеми людьми. Их устанавливают к дверям объектов общественного пользования (в школах, где ученики заходят внутрь с помощью пластиковых карт, подъездах, жильцы которых используют магнитные ключи). Такие механизмы крепят к калиткам, ограничивающим проход к частной территории, загородных владений.

Этот вид замыкающего устройства предотвращает проникновение злоумышленников, облегчает доступ владельцев. Чтобы открыть его не нужно подходить к калитке, достаточно нажать на кнопку, расположенную на щитке видеодомофона, который с расстояния откроет ворота.

Почти каждая модель имеет возможность присоединения домофона, набор ключей, чтобы жильцы могли беспрепятственно проникать на территорию собственных владений. Некоторые системы оснащены только переговорным устройством, другие содержат камеру, транслируя по видео связи то, что происходит у ворот.

Виды

Производители выпускают устройства двух типов:

1. Без блокировки. Открывание изнутри выполняется нажатием кнопки.
2. С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.

По способу монтажа бывают следующих типов.

Врезные

Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.

Отлично подходят для створок из профнастила.

Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.

Модифицированные устройства управляются дистанционно.

Накладные

Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.

Статья по теме: «Калитка для деревянного забора»

В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.

В дополнение рекомендуется установить систему сигнализации.

Уличные (морозостойкие)

К этой категории относятся и врезные, и накладные.

Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.

Корпус изготавливается из металла с антикоррозийным покрытием.

Стоят на порядок дороже обычных моделей, но и прослужат дольше.

С домофоном

Подходит к любым электромеханическим замкам.

Возможность дистанционного (беспроводного) контроля работы калитки.

При отсутствии света изделие функционирует за счет механических элементов.

Разновидности

Существует несколько разновидностей электромеханических замков. Их можно разделить на группы по тем или иным признакам.

По конструкции электропривода:

• с электроблокировкой. Открывание и запирание замка происходит чисто механическим способом, но в крайнем закрытом положении ригеля производится его блокировка с помощью дополнительной защелки. Она приводится в действие соленоидом;
• с соленоидным приводом. Ригель приводится в действие с помощью стального сердечника, который при подключении рабочего напряжения втягивается в катушку. При этом срабатывание замка от ключа также возможно (если конструкция не рассчитана только на электронные типы ключей);
• замки с электромотором. Внутри корпуса этих устройств расположен электродвигатель. Привод ригеля осуществляется с помощью червячной передачи, позволяющей развить большое усилие на оси запирания. Таким замкам не страшны сложные условия работы, в частности, они устойчивы к обмерзанию.

По отказобезопасности:

• нормально открытые. Это конструкции, у которых ригель устанавливается в закрытое положение усилием соленоида, преодолевающим действие возвратной пружины. При отключении электроэнергии открываются;
• нормально закрытые. Эти замки открываются под действием соленоида, а при отключении питания сразу же закрываются.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Оба варианта обладают собственными плюсами и минусами. Однако есть ситуации, когда необходимы те или другие модели (они выбираются из соображений безопасности, практичности, эффективности работы).

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Кроме этого, ЭМЗ можно разделить по признаку, обычному для всех замков:

• накладные;
• врезные.

Выбор той или иной конструкции производится исходя из материала, толщины, конструкции калитки.

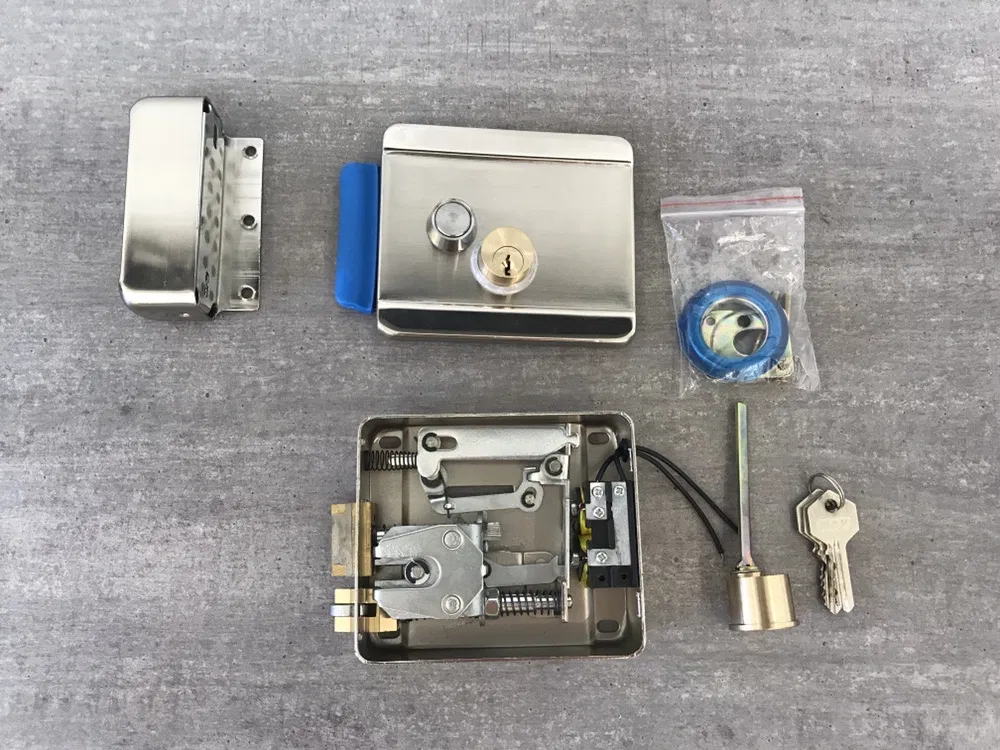

Электромеханический замок из нержавейки 12В (уличный на дверь, калитку)

Как подключить камеру к видеодомофону

Подключение камеры к видеодомофону осуществляется довольно просто. Сначала следует убедиться, что выбранное оборудование имеет данную возможность. Далее необходимо с помощью коаксиального кабеля для видеонаблюдения подключить камеру к монитору. Важный момент – монитор НЕ ПОДАЕТ питание на камеру. Для этого нужно использовать отдельный блок питания. Использование для данных целей линии питания вызывной панели запрещено.

С учетом запитывания камеры правильным решением будет взять комбинированный кабель для видеонаблюдения КВК 2х0,5. Точное сечение подбирается исходя из расстояния и потребления камеры. Приведенного выше сечения в большинстве случаев будет достаточно для подключения на расстоянии 50-70 метров.

Если планируется подключать IP камеры, то стоит уточнить у производителя домофона, по какому протоколу производится подключение. Это может быть или внутренний протокол производителя, или универсальный протокол Onvif, позволяющий подключить оборудование практически любого бренда.

Этапы монтажа

Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.

Особенности работ в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность действий:

1. Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
2. Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
3. Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
4. Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
5. Монтируют оборудование внутри квартиры, проводят необходимые коммутации.

Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.

Монтаж в частном доме

Установка видеодомофона в частном доме проще — прокладку трасс проводов можно выполнить по любому удобному пути. Не нужно разрешение, чтобы самостоятельно подсоединить все провода.

Не допускается параллельная прокладка сигнальных проводов видеодомофона и сети 220В ближе чем на 15 см.

Алгоритм работ:

1. Выбирают понравившуюся аппаратуру, которая по возможностям соответствует пожеланиям хозяина.
2. Изучают электрическую схему видеодомофона, на которой обозначено, как подсоединять кабели.
3. Монтируют внутренний монитор. Расстояние от пола выбирают около 1,5 м — так удобнее пользоваться всем членам семьи. Дополнительный блок питания устанавливают при необходимости.
4. Монтируют вызывную панель на стену или на забор рядом с дверью. Устанавливать устройство на подвижные детали распашную или откатную двери нельзя — вибрация сделает картинку прыгающей, а крепление проводов постепенно ослабнет и придётся выявлять и устранять неисправность.
5. Заземляют металлические конструкции — наведённые и блуждающие токи могут достигать величин, опасных для целостности электронных схем.
6. Прокладывают провода между монитором и видеопанелью. В землю заглубляются на 0,7–1м, для защиты от повреждений используют трубку ПВХ. По стенам кабель ведут в гофре.
7. Монтируют электрозамок согласно прилагаемой инструкции. Переход на подвижную часть двери делают в гибкой подводке, что убережёт провод от переламывания и зажима при закрывании полотна.
8. Как подключать отдельные элементы указывает схема домофона и электрозамка.

Если монтаж схем вызывной панели видеодомофона, монитора и замка проведён правильно, система должна заработать без каких-либо дополнительных настроек.

На последнем этапе, используя инструкцию, проводят окончательную наладку. Настраивают яркость экрана, углы поворота и наклона выносной камеры. Уделяют время настройке времени срабатывания замка, которое можно регулировать. Добиваются плавного закрытия двери и срабатывания замкового механизма.

Разновидности, особенности и принцип работы замковых систем

Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:

1. Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.
2. Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.

Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.

Принцип работы

При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.

Особенности электромеханических запорных устройств

Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.

Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:

• простота, удобство использования;
• сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
• установка на любые дверные конструкции;
• надежность механизма, большой срок эксплуатации;
• дистанционное управление, позволяющее открывать двери на расстоянии;
• некоторые механизмы при срабатывании не издают шум.

К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

• Конструкция замка должна быть неприхотливой, но надежной.
• Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
• Замок можно закрепить на профиль калитки.
• Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.
