Выбираем автоматику для откатных ворот
Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.
Конструкция откатных ворот подразумевает наличие места для отката полотна
Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:
- соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
- климатические условия в регионе;
- вид концевого выключателя (электромагнитный и электромеханический);
Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.
интенсивность эксплуатации (для личного, общего и промышленного использования).
Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:
- для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
- ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
- для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).
Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.
Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом
Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.
Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.
Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.
Интеграция с экосистемой apple и homekit
Какой же умный дом без интеграции с мобильным телефоном? В современным мире смартфон стал своего рода универсальным терминалом. Народ на сматрфонах смотрит фильмы, слушает музыку, играет игры. Да и некоторые производители начинают списывать обычные компы в утиль. Например Xiaomi. Для многих моделей камер и систем умного дома от Xiaomi нет софта для подключения к ПК. Даже WEB-интерфейса и того нет. Без смартфона и программки на нем ничего сделать нельзя. Так что делать умный дом и не управлять им с телефона было бы глупо. У меня и у жены смартфоны iPhone, поэтому хотелось поддержки платформы Apple.
После анализа ситуации в этой области я оказался несколько обескуражен. Уровень функционала у устройств Apple гораздо более высокий чем у гугла, что само со себе странно. Существует софт Homebridge в разных вариациях который позволяет интегрировать во встроенное приложение Дом от apple очень большое количество устройств. Да практически что угодно. У гугла с этим все хуже… нужен интернет, нужно облако, и нет поддержки русского языка, что совсем печально.
Дальнейшее копание в вопросе показало, что для работы автоматизации не только в домашней сети, но и через интернет достаточно только чтобы к домашней сети постоянно был подключен ipad или приставка Apple TV. И все! Просто apple tv! Ничего дополнительно настраивать не надо. Не нужны никакие хитрые vpn, облака и прочее! Вот что значит МАГИЯ APPLE!!! Снимаю шляпу перед инженерами из купертино!
И так, поскольку свой ipad mini я таскаю ссобой, то с поставленной задачей будет справляться apple tv. Как оказалось, достаточно apple tv 4го поколения, какраз такую я покупал несколько лет назад. Так что тут вообще ничего докупать не надо. А это только радует! Экономика становится еще экономнее.
И так, интеграция с родным приложением Дом от Apple и HomeKit позволяет нам:
- Управлять устройствами умного дома через встроенное приложение
- Получать данные с датчиков через встроенное приложение
- Управлять устройствами с помощью голосовых команд на русском языке!
- Делать все выше описанное из любой точки мира без дополнительных настроек. Нужен только интернет
Те кто следит за инстаграмом сайта уже видели как это работает:
Лучшая автоматика: обзор 5 систем проверенных временем
Рынок автоматики для ворот достаточно широк. К числу наиболее популярных производителей относятся компании Miller Technics, Rotelli, Edinger, Came, Roger Technology и др. Топ 5 лучших устройств представлены моделями:

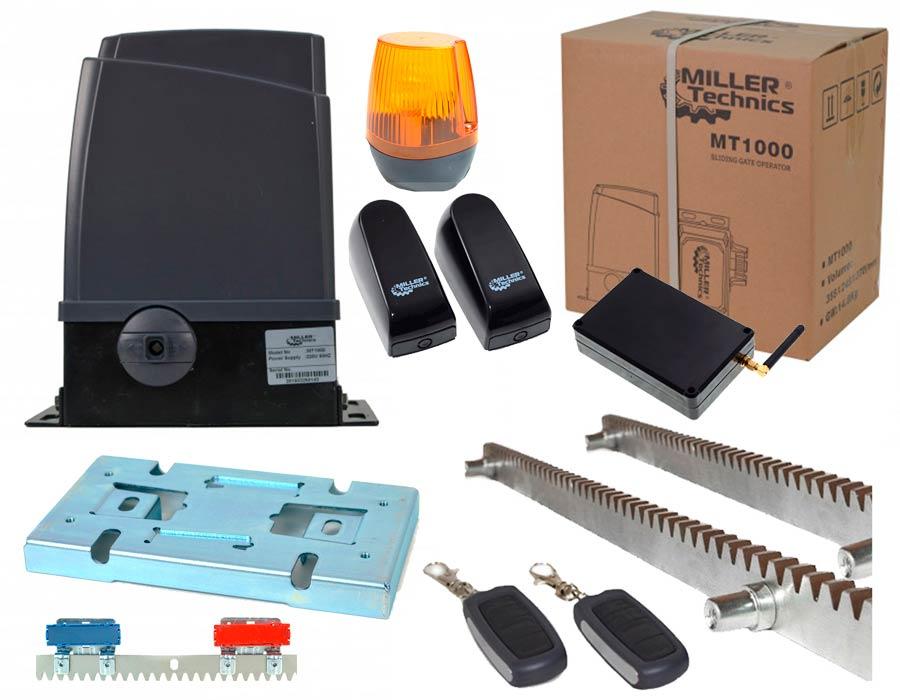

MILLER TECHNICS 1000. Модель для откатных ворот. Отличается простотой монтажа и длительным гарантийным сроком работы (10 лет и более). В комплект входит 4-х канальный пульт ДУ, фотоэлементы безопасности и GSM-модуль.

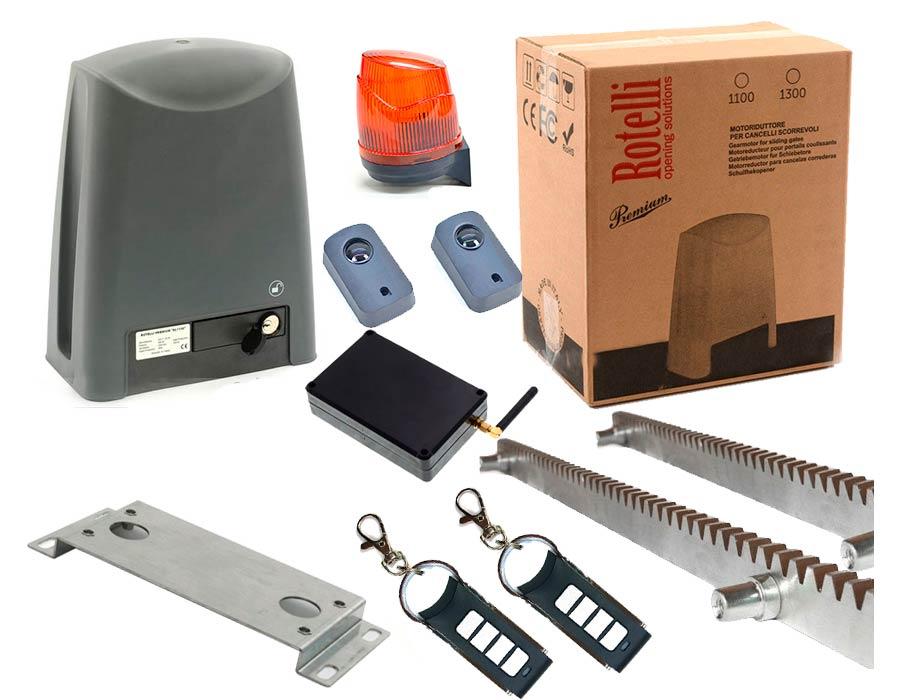

Rotelli Premium 1100 LUX. Устанавливается на откатные ворота. Идеальное соотношение цены и качества. Комплект включает мощный металлический мотор-редуктор, который гарантирует длительный ресурс. Для управления используется миниатюрный 2-х канальный пульт дистанционного управления и GSM-модуль.

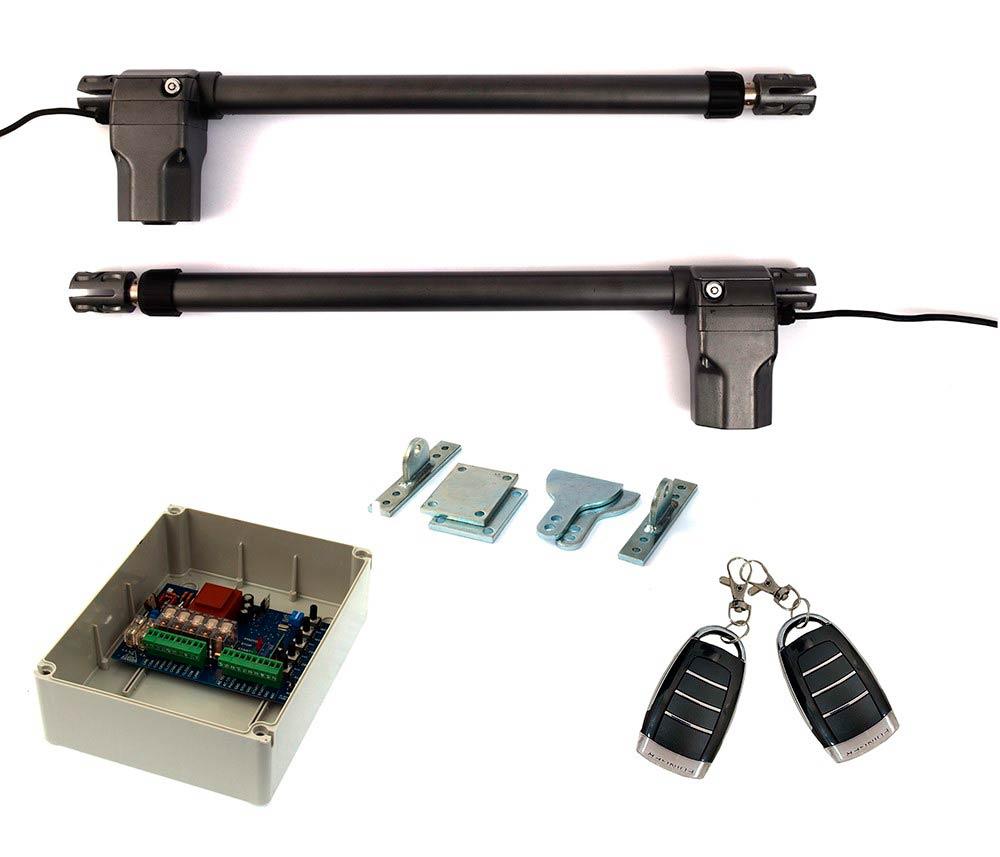

Edinger E4 LUX. Модель на распашные ворота со створками до 3-х метров. Содержит два электропривода. Команды отдаются с помощью пульта –брелока либо со смартфона, сопряженного с GSM-модулем.
Rotelli MT 400 LUX. Модель, предназначенная для распашных ворот. Отличается надежной защитой блока управления. Работает от 4-х канального пульта дистанционного управления или посредством GSM-модуля.
САМЕ BX-400 BASE. Модель для автоматизации откатных ворот весом до 800 кг. Оснащена енкодером для контроля движения. Для управления применяются беспроводные устройства серии Rio.
Неисправности и их решение
| Неисправность | Причина | Действия |
| Ворота не реагируют на команды. Двигатель молчит | Нарушение в электропроводке ли системе управления | Проверяется подача электропитания, двигатель, соединение проводов, связь между пультом управления и приемником |
| Двигатель включается, но ворота остаются без движения | Потеря зацепа между редуктором и зубчатой рейкой | Проверяется шпонка ведущей шестерни и целостность редуктора. Неисправная деталь заменяется, после чего производится регулировка подвижной системы |
| Ворота перемещаются рывками, слышны посторонние звуки | Смазка | Необходимо обновить смазку редуктора и подвижных частей |
| При открывании/закрывании створки не доходят до конечного положения | Конечный выключатель | После проверки работоспособности концевика необходимо его заново отрегулировать |
| После начала движения ворота резко возвращаются в исходную точку | Проблемы с фотоэлементами | Необходимо проверить, что на пути фотоэлемента нет посторонних предметов. |
Блоки управления привода CAME (инструкции):
Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP
Вот еще несколько заметных брендов электроприводов:
- Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
- Hormann — немецкий бренд, гарантия 5 лет. Обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
- An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.
Зная основных производителей, задача, как выбрать автоматику для ворот, становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.
Необходимые инструменты для работы
Инструменты для установки откатных ворот Приспособления для изготовления и установки металлоконструкций есть почти у всех, кто занимается строительными работами, в ином случае их берут в аренду.
Комплект инструмента:
- лом, лопаты штыковые и совковые, кельма, ведра, носилки;
- болгарка с кругом по стали и зачистным диском;
- бетономешалка;
- сварка и к ней расходные материалы;
- шуруповерт, дрель;
- лестница-стремянка;
- уровень, отвес, строительный угольник, рулетка от 5 м;
- молоток, плоскогубцы, керн.
В каждом конкретном случае список приспособлений может быть увеличен. Например, если в земле будут корни кустов или деревьев, дополнительно понадобится топор.
Подключение электродвигателя
Трехфазный двигатель на номинальное напряжение 380/220 В должен иметь соединение обмоток «в звезду» при подключении к трехфазной сети питания. Поменять направление вращения можно, поменяв местами подключение любых двух фаз из трех.
Если вы пытаетесь подключить трехфазный двигатель к однофазной сети, отдайте предпочтение емкостному способу. При этом используйте пусковой конденсатор заведомо завышенной емкости (в 2–3 раза) и добавьте пару компенсирующих конденсаторов для двух оставшихся обмоток в рабочую сборку, либо предусмотрите отключение пускового конденсатора с помощью реле времени. Емкость рабочего конденсатора подбирается из расчета 70–80 мкФ на 1 кВт мощности, а номинал составляет 450 В.
Однофазный конденсаторный двигатель имеет в сборке четыре провода, то есть по два конца пусковой и рабочей обмотки. Стандартная маркировка выводов клеммной колодки такова:
- Клеммы U1 и U2 (или B1 и B2) — основная обмотка.
- Клеммы W2 и V2 (или С1 и С2) — пусковая обмотка.
- Клеммы V2 и V1 — пусковой конденсатор.
Подключение пусковой обмотки остается постоянным, в то время как полярность питания рабочей обмотки можно изменить для смены направления вращения.
Примечание: полярность определяется положением перемычек на клеммной планке двигателя, замыкание которых будет выполняться дистанционно через контактор.
Пусковая аппаратура
Для сборки электрической схемы понадобится два магнитных пускателя IEK КМИ 1121 с напряжением питания катушек 230 В, либо один реверсивный пускатель ПМЛ 2561 (преимущество последнего в наличии механической блокировки). Основных контактов должно быть три.
Также необходимо наличие блока вспомогательной контактной группы, включающей по одному нормально открытому и нормально закрытому контакту. Дополнительно потребуется кнопочный корпус IEK КП103 с тремя кнопками «Пуск», «Реверс» и «Стоп». Для установки поста с уличной стороны рекомендуется комплектовать его кнопками с блокировкой под ключ. Все коммутационное электрооборудование должно быть смонтировано в металлическом ящике со степенью защиты IP54 и сальниковыми вводами для проводов.
Подключите входные контакты двух пускателей параллельно, подав на них фазу и ноль от сети 220 В через защитный автомат. С обратной стороны пускателей подключите два провода питания пусковой обмотки.
На примере двигателя АИРЕ 80, питание нужно подавать на клеммы V1 и W2. Учтите, что полярность остается неизменной вне зависимости от того, какой пускатель включен. Выводы U1 и U2 принадлежат концам рабочей обмотки и должны быть подключены к двум пускателям в разной последовательности.
Питание на катушки каждого пускателя нужно подавать через собственные нормально открытые и нормально закрытые контакты второго пускателя. Это обеспечит самоподхват и удержание катушки во включенном состоянии, а также обеспечит электрическую блокировку встречного пуска.
Сердце проекта
Поскольку я не планирую ограничиться только лишь данной задачей и планирую развивать свой “умный дом” то простые решения не подходят. Облачные решения в чистом виде тоже не катят, т.к. они без интернета не работают. Таким образом, я пришел к выводу, что для построения умного дома необходимо организовать некий сервер, на котором будет стоять софт, который и будет обеспечивать автоматизацию. Какие варианты аппаратной реализации для этого есть на сегодняшний день?
- Физический выделенный сервер на базе компьютера/ноутбука или виртуальная машина на той же платформе
- Одноплатный компьютер
От идеи использовать физический компьютер я отказался сразу. На первом этапе его мощность будет избыточна, да и электроэнергии он будет кушать прилично. Слишком жирно будет. Да и бесперебойное электропитание ему нужно обеспечить. Короче получается шумно, дорого, и излишне.
Другое дело — одноплатный компьютер. Занимает мало места, питается от 5ти вольт. И его мощностей на первом этапе более чем достаточно. Среди множества одноплатных компьютеров, на сегодняшний день самым известным является платформа Raspberry PI. на нее и пал мой выбор. Почему? При достаточно демократичной цене она имеет хорошую производительность и отличную поддержку как со стороны разработчиков, так и со стороны разных сообществ. На сегодняшний день, малина является стандартом. Практически весь софт, который разрабатывается для одноплатников, совместим с Raspberry PI. Вот ее то я выбрал. На тот момент, когда я заказывал малинку, самой актуальной версией была Raspberry Pi model B+. Ее я и заказал.
В рамках этой статьи я не буду подробно описывать raspberry pi, для тех кому интересно, можете почитать про нее в статье “На чем сделать управление умным домом? Из чего сделать принт-сервер для 3Д принтера? Из Raspberry PI!”
Ну а для тех, у кого уже аж руки чешутся спросить “Де брал?” вот вам ссылочки на хороших продавцов из Китая:
Вообщем, в качестве сердца умного дома будет использоваться raspberry pi 3 model b+. Поскольку с софтом для умного дома я еще не определился, то буду брать 2 малинки и тестировать 2 разных системы управления умным домом. Но это уже материал для другой статьи. А пока продолжим.
Регулировка приемной части
Приемная часть сдвижных ворот включает в себя верхний и нижний уловитель. Первый не нуждается в регулировании. Его функция – фиксация створки и предотвращение ее раскачивания в момент, когда ворота закрыты.
Другое дело нижний уловитель. Он необходим для распределения нагрузок внутри конструкции. В процессе закрытия, когда полотно движется к приемной части вся конструкция ворот, включая створку и несущую балку, испытывает максимальную нагрузку. Это нагрузка на изгиб.
Одновременно такую же нагрузку испытывают роликовые опоры. Причем, если одна из них словно «сжимается», вторая испытывает нагрузку «на отрыв». Размер показателей нагрузки напрямую зависит от веса конструкции.
В процессе регулировки нижнего уловителя монтажник делает так, чтобы при вхождении в него створка автоматически поднималась на 5-6 мм. Это позволяет снять нагрузку с роликовых опор. Более того третья точка опоры снимает нагрузку с балки и равномерно распределяет ее по всей конструкции.
Игнорирование необходимости регулирования нижнего уловителя приведет к таким последствиям, как:
- Створка не сможет войти в уловитель.
- Автоматические ворота будут срабатывать на реверс.
- Деформация и выход из строя створки.
- При открывании полотно будет просто «выпадать» из уловителя.
Отсутствие при закрытии подъема створки на 5-6 мм, лишит откатные ворота дополнительной точки опоры. Ролики по-прежнему будут испытывать «сверхнагрузки». В итоге уже через короткое время подшипники опор рассыпятся и потребуется их замена.
Такие же нагрузки в отношении опорной балки или на изгиб конструкции могут привести к провисанию первой или изменению геометрии ворот.
Чем массивнее последние, тем очевиднее будет этот дефект.
Автоматика для откатных ворот: устройство и преимущества
Откатные ворота достаточно популярны. Автоматика делает их эксплуатацию более комфортной. Качественные изделия имеют продолжительный срок службы, но при этом более сложны в монтаже. Предлагаем познакомиться с особенностями подобных изделий, их преимуществами и конструктивными особенностями.
Откатные системы предполагают использование специальной автоматики
Устройство и принцип работы
Подобная система включает привод, два концевика, зубчатую рейку. В состав некоторых моделей входят фотоэлементы, сигнальная лампа и выносная антенна, благодаря которой значительно возрастает дальность действия пульта.
Специальная сигнальная лампа оповестит об открытии ворот
В процессе работы системы по зубчатой рейке, прикреплённой к створке откатной системе, перемещается звёздочка, подсоединенная к приводу. После поступления сигнала привод заставляет звёздочку вращаться, и створка сдвигается в нужную сторону.
Для движения используется специальная зубчатая рейка
Эксплуатационные характеристики
При выборе подходящей модели следует учитывать следующие параметры:
- мощность двигателя, которым комплектуется система;
- материал, из которого изготовлены зубчатые колёса в редукторе. Предпочтительны изделия, укомплектованные металлическими шестернями;
- тип концевого выключателя, который может быть механическим и магнитным. Последний вид с точки зрения удобства эксплуатации является предпочтительным, так как сделает возможным эксплуатацию конструкции даже в холодное время года, когда механические выключатели часто замерзают;
- допустимый вес и размер створок.
Характеристики зависят от модели
Типы привода
Работа автоматики на откатных воротах может обеспечиваться с помощью линейного, подземного либо рычажного привода. Первый тип актуален для створок, вес которых не превышает 1 т. Конструкция монтируется на опоры, прилегающие к створкам.
Поземный привод монтируется под землей. Его размещают в специальном защищённом контейнере. Благодаря этому автоматика не боится земли, холода и влаги. Рычажный устанавливается таким образом, чтобы рычаги, обеспечивающие движение полотна, выходили из земли и крепились к плоскости створок.
Привод выбирается индивидуально
Преимущества и недостатки
К основным достоинствам автоматики для откатных ворот стоит отнести;
- безопасность эксплуатации;
- плавность движения створки благодаря специальным ловителям и концевым датчикам;
- надёжность и длительный срок службы при правильном уходе;
- возможность открытия ворот с пульта и вручную при отсутствии электричества;
- возможность монтажа в месте, где находится открытая либо закрытая створка.
Из недостатков стоит отметить сложности:
- эксплуатации в зимнее время;
- монтажа своими руками.
Месторасположения блока управления выбирается самостоятельно
Брелок для ворот
В сети много фото приводов для ворот, и они могут помочь вам сделать выбор. Но за частую, все двигатели имеют два типа брелоков для взаимодействия с вами.
В первом случае — это записанная в памяти фиксированная частота колебаний, которая потом постоянно воспроизводится для открытия ворот. Проблема заключается в том, что частота колебаний можно быть записана злоумышленниками или случайно совпасть с любым другим дистанционным устройством ваших соседей.
Второй вариант — это когда в памяти записано несколько тысяч таких кодов и при каждом следующем применении он будет меняться. Что надежнее и что выбрать, решать только вам.
Модуль для управления воротами и светом
Ну а теперь перейдем к функциональному модулю. Мозги и интерфейсы взаимодействия это хорошо. Однако это все не решает задачу включения/выключения света и открытия/закрытия ворот.
С управлением светом все просто и понятно. с этим справится любое Wifi-реле, например, sonoff basic или sonoff rf. Однако я не планировал использовать эти модули для этой задачи.
Дело в том, что автоматика откатных ворот Doorhan серии Sliding и шлагбаумов серии Barrier построена на базе платы управления PCB-SL. Согласно даташиту платы, для открытия/закрытия ворот с помощью внешних аксессуаров необходимо просто замыкать контакты GND и START. Подробнее об этом можно почитать в даташите на плату.
Если смотреть вживую, то замыкать нужно контакты, указанные на фото:
Ну а работает это вот так:
Как видно, обычные модули Sonoff для этого не подходят. Не думаю, что от платы что-то останется, если ей на эти контакты подать 220 вольт. Однако, не все так печально. в ассортименте компании itead нашелся подходящий модуль. Это Sonoff 4CH Pro R2. Коротко я описывал его вот в этой статье “Четырехканальное реле для умного дома Sonoff 4CH PRO R2“.
Sonof 4CH PRO R2 Вид сверху (спереди)
Главный плюс этого модуля в том, что у него 4 независимых реле, которые могут коммутировать что угодно + для каждого из каналов можно настроить режим триггера, что позволяет имитировать краткосрочное замыкание контактов. Короче, то что нужно для моего проекта.
Для тех кому интересно, вот ссылки на покупку:
Ну а поскольку данный модуль имеет еще и канал управления на частоте 433 МГц, то у меня появилась идея сделать комплексный выключатель на который вывести самые нужные кнопки. Пока это будут две кнопки управления светом и для открывания ворот. Для этой задачи я буду использовать SONOFF RM433 Remote Controller, его описание можно найти в статье “Пульты управления по каналу 433 МГц от компании Sonoff”
SONOFF RM433 Remote Controller + BASE
Это отличное 8ми канальное решение для управления различными модулями по каналу 433 МГц. Для тех кому интересно, вот ссылки на покупку:
Ну пока что все. Следите за статьями на сайте и узнаете, как вдохнуть жизнь и наполнить смыслом работу данного железа. Т.е. установить, настроить и заставить работать.
Из каких элементов состоит комплект автоматики
Стандартный комплект для автоматизации откатных ворот состоит из перечисленных ниже элементов:
- Электрический привод. Это двигатель, который своими усилиями закрывает створку или открывает ее. Человек избавлен от приложения к воротам физических усилий.
- Зубчатая рейка. Автоматика для откатных ворот Nice, An-Motors или какая-либо другая всегда имеет в комплекте зубчатую рейку. Ее минимальная длина должна составлять 4 м. Если проем имеет ширину более 3,8 м, то рейка потребуется большего размера.
- Пульт управления. Предназначен для дистанционного управления воротами. Будет лучше, если в комплекте имеются 2 пульта. В частности, автоматика An-Motors является именно таковой.
- Фотоэлементы для обеспечения безопасности. Они сигнализируют о том, что в проеме имеется какое-то препятствие.
- Сигнальная лампа. Не является обязательным элементом, входящим в комплект автоматики для откатных ворот. Используется для подачи светового сигнала во время движения створки.
- Соединительные кабели, магнитные выключатели, блок управления, датчик движения. Это необходимая фурнитура.
Схема работы откатных ворот достаточно проста. Передвижение створки осуществляется посредством электрического привода. Звездочка перемещается по зубчатой рейке, наглухо закрепленной к воротам.
