Выбор автоматики для откатных ворот

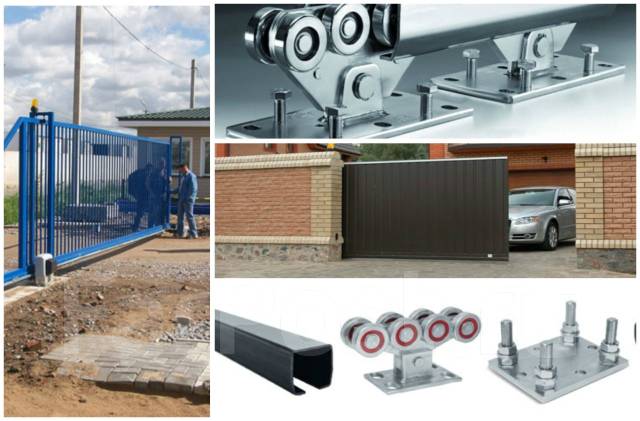

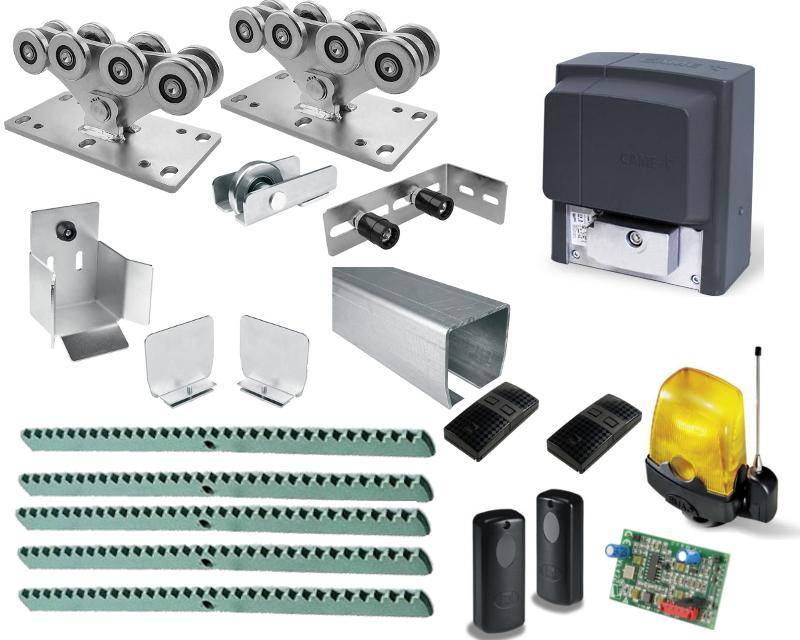

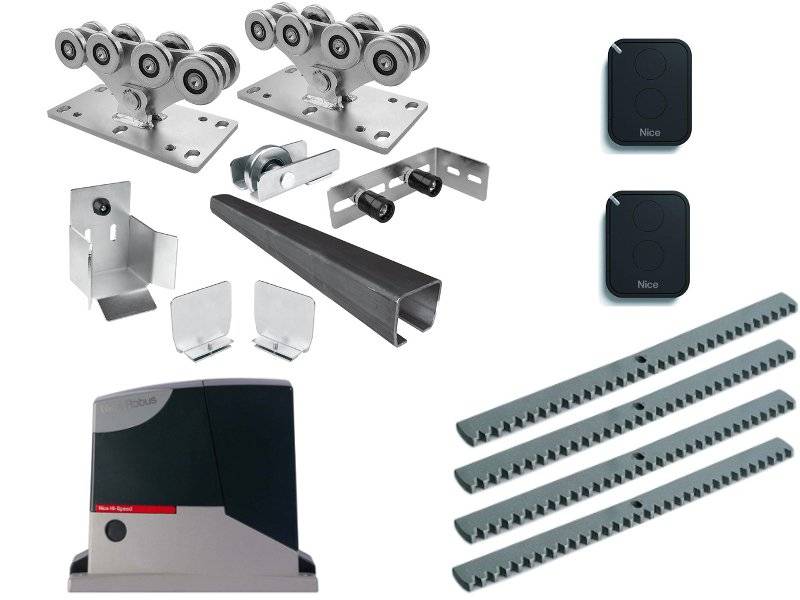

Комплект автоматики для откатных ворот
Схема сдвижной конструкции подразумевает использование некоторых средств и аксессуаров для управления работой воротной створки, ведь не будешь открывать створку при помощи ручки. Такие комплектующие откатных ворот включают в себя следующие аксессуары:
Электрический двигатель
Откатные ворота невозможно открывать и закрывать вручную, при помощи обычной ручки. Для их перемещения необходим мотор. Обычно используется двигатель, имеющий питание 220 В. Его проводят от источника электроэнергии с помощью кабеля. Двигатель может управляться вручную, от кнопки, либо при помощи пульта. Крепление двигателя осуществляется к фундаменту. Он должен быть надежно закреплен и защищен от осадков.
Для защиты от влаги электрический двигатель оборудуется чехлом, который должен пропускать воздух. Это необходимо для того, чтобы мотор не перегревался.
Кабель электрического двигателя
Кабель подает питание на движок, поэтому он должен быть защищен от повреждений и возможного замыкания. Используется обычно кабель большой длины и значительного сечения.
Концевые выключатели
Они необходимы при автоматическом управлении створкой. Концевики подают команду о закрытом или открытом положении ворот, в результате чего электродвигатель останавливается.
Блок защиты и управления
В данный блок входят управляющие элементы, пульты управления, автоматы защиты, предохранители. Весь этот набор необходим при оборудовании системы автоматического управления воротами. Блок обычно размещается в щитке, и имеет защиту от проникновения влаги.
Откатные ворота своими руками – устройство фундамента
Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.
Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:
Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота
Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.
Схема подводки кабеля представлена ниже (см. Схему 2):
Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.
Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.
Особенности обустройства фундамента под откатные ворота:
- Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
- Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
- Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
- Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.
Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.
В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.
Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется
Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.
Комплекты оборудования для откатных ворот Ролтэк
Одной из сфер деятельности известной российской компании Ролтэк является выпуск комплектующих для сдвижных ворот, работающих по консольному принципу. Компания производит различные наборы составных элементов, позволяющие работать со створками различной длины и весом 350 кг, 500 кг, 700 кг, вплоть до 2 т. Рассмотрим подобные наборы:
- Ролтэк Микро. Данная фурнитура для откатных ворот имеет минимальные параметры: вес створки ограничивается 350 кг, а предельная ширина проема составляет 4 м. Такой комплект хорош для изготовления небольшой сдвижной конструкции своими руками.
- Ролтэк Эко. Этот набор позволяет установить створку весом до 500 кг длиной 7 м. Поскольку длина консоли должна превышать ширину проема, комплект Ролтэк Эко способен перекрыть ширину 5 м.
- Ролтэк Евро. Если размер створки составляет более 500 кг, рекомендуется использовать комплект Ролтэк Евро, выдерживающий вес до 700 кг. Консоль в этом наборе имеет большее сечение, а ролики поставляются более мощные. В комплект могут входить цельные балки консолей длиной от 6 до 9 м.
- Ролтэк Макс. Когда приходится иметь дело с очень широкими проемами, рекомендуется использовать аксессуары комплекта Ролтэк Макс. С их помощью удается перекрыть очень значительную ширину проема, до 18 м. Усиленные балки выпускаются длиной 6-9 м. Если проем превышает максимальный показатель по длине, 2 балки свариваются в единую конструкцию. Материал способен выдерживать вес створки от 500 кг до 2 т.
Выбрав качественные комплектующие для откатных ворот, вы обеспечите свой дом или участок надежной и удобной системой защиты.
https://youtube.com/watch?v=9G0UuDA3sto
Стиль ворот
Стиль ворот также может влиять на выбор комплектующих. Например, для ворот в современном стиле можно выбрать более современные комплектующие, такие как дисковые системы. Для ворот в классическом стиле, можно выбрать более традиционные комплектующие, такие как роликовые системы с ручной регулировкой.

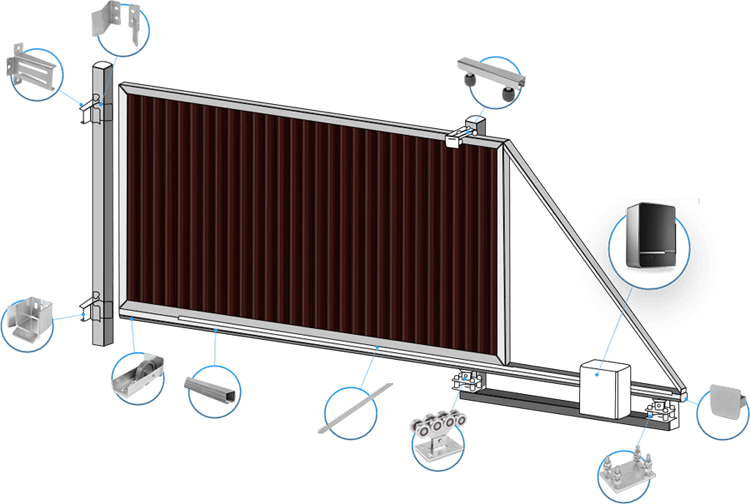

Комплектующие для откатных ворот могут включать в себя:
Приводы
Приводы используются для открытия и закрытия ворот. Они бывают электрическими и механическими. Электрические приводы обеспечивают автоматическое открытие и закрытие ворот с помощью пульта дистанционного управления. Механические приводы требуют ручного управления, но могут быть более экономичными в использовании.
Роликовые системы
Роликовые системы позволяют воротам плавно и бесшумно скользить по направляющим. Они состоят из роликов, подшипников, направляющих и упоров. Роликовые системы бывают двух типов: наружные и внутренние. Наружные роликовые системы устанавливаются снаружи ворот, а внутренние — внутри ворот. Наружные роликовые системы проще устанавливать, но более подвержены воздействию погодных условий.
Дисковые системы
Дисковые системы состоят из пары дисков, которые размещаются на концах ворот и скользят по специальным направляющим. Они позволяют более плавное и тихое движение ворот и требуют меньше места для установки, чем роликовые системы. Однако, дисковые системы более дорогие в установке и требуют более высокой точности при монтаже.
Крепежные элементы
Крепежные элементы необходимы для установки ворот. Они включают в себя винты, гайки, болты, анкеры и другие элементы. Крепежные элементы должны быть достаточно прочными и износостойкими для обеспечения надежной установки ворот.
Фотоэлементы
Фотоэлементы используются для безопасности при использовании ворот. Они обнаруживают наличие объектов и людей в зоне движения ворот и автоматически останавливают движение ворот. Фотоэлементы должны быть установлены на определенной высоте и иметь определенные углы наклона для обеспечения правильной работы.
Датчики открытия/закрытия
Датчики открытия/закрытия используются для определения положения ворот. Они могут быть механическими или электронными и могут использоваться для автоматического управления воротами, а также для обеспечения безопасности. Датчики открытия/закрытия должны быть установлены таким образом, чтобы правильно определять положение ворот.
Контроллеры
Контроллеры используются для управления движением ворот. Они могут быть установлены на пульте дистанционного управления или на плате управления привода. Контроллеры обычно имеют функции, такие как управление скоростью движения ворот, установку времени задержки и т. д.
Пульты дистанционного управления
Пульты дистанционного управления используются для управления открыванием и закрыванием ворот издалека. Они обычно имеют несколько кнопок, которые позволяют управлять различными функциями, такими как открытие ворот, закрытие ворот, остановка движения ворот и т. д. Пульты дистанционного управления должны быть совместимы с выбранным приводом и контроллером.
Замки и ручки
Замки и ручки используются для обеспечения безопасности и удобства использования. Замки могут быть установлены для защиты от несанкционированного доступа, а ручки могут быть установлены для удобства открытия ворот снаружи или внутри.
Материалы
Материалы, из которых изготавливаются ворота и их комплектующие, могут варьироваться в зависимости от требований. Например, для более тяжелых ворот могут использоваться более прочные материалы для комплектующих. При выборе материалов необходимо учитывать такие факторы, как прочность, износостойкость, коррозионная стойкость, эстетика и т. д.
Выбор комплектующих для откатных ворот должен основываться на требованиях к воротам, таких как вес, размер, назначение и степень автоматизации, а также на качестве комплектующих и бюджете. Профессиональный монтаж и настройка ворот и их комплектующих могут обеспечить надежность, безопасность и длительный срок эксплуатации.
